Goniomètre motorisé SGF-58

compactpour alignement angulaire de haute précision

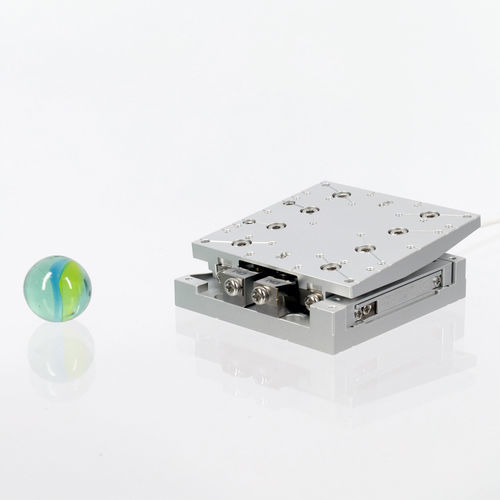

Présentation Le goniomètre compact SGF-58 à flexure offre un positionnement angulaire précis avec un centre de rotation situé à 58 mm au‑dessus de la plate‑forme. Sa guidage par charnière flexure minimise les mouvements parasites et permet une utilisation dans des environnements exigeants (vide poussé, ultravide, températures cryogéniques).

Conception et applications Le SGF-58 remplace les paliers par contact en acier par un mécanisme d’articulation flexure afin de réduire le frottement et les erreurs parasites sur une plage de déplacement jusqu’à ±2°. La hauteur du pivot peut être personnalisée de 25 à 100 mm au‑dessus de la plaque supérieure sur demande. Son encombrement compact de 32 x 32 mm et sa faible masse (~52 g) facilitent l’intégration dans des systèmes nanopositionnement multi‑axes à encombrement restreint.

Intégration et commande La platine s’intègre facilement avec les modules SmarAct CLS-32 pour la réalisation de systèmes multi‑axes combinant mouvements linéaires, rotatifs et goniométriques. Elle peut être pilotée par les unités de commande SmarAct et est disponible avec capteurs de position intégrés pour un fonctionnement en boucle fermée améliorant stabilité et répétabilité.

Données techniques clés

• Course [°] : > ± 2
• Couple de blocage [Ncm] : 18
• Force normale maxi [N] : 1
• Dimensions [mm] : 32 x 32 x 25
• Poids [g] : ~ 52
• Centre de rotation [mm] : 58 (au‑dessus de la plate‑forme)
• Vitesse angulaire (open-loop) [°/s] : > 20
• Résolution open-loop [µ°] : < 1
• Types de capteurs en boucle fermée : S, L
• Résolution capteur [µ°] : 2 (S), 8 (L)
• Répétabilité unidirectionnelle MCS2 [µ°] : > 40 (S, L)

Options et matériaux

• Matériaux : Aluminium (standard) ; Titane en option (-TI)
• Option cryogénique : oui
• Options vide : HV (1E-6 mbar) ; UHV (1E-11 mbar)
• Version non‑magnétique : oui

Remarques Le SGF-58 est conçu pour l’intégration dans des systèmes nanopositionnement multi‑axes compacts et est compatible avec l’électronique de commande et les options de capteurs SmarAct.
