Excitateur modal PV-SHK-V1.0

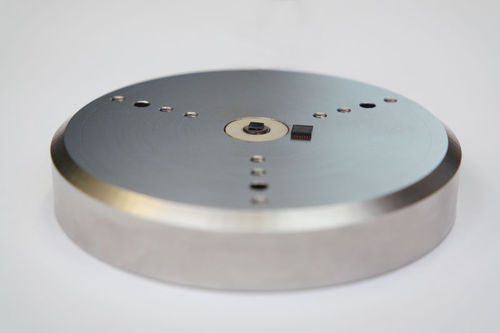

Afin de déduire la réponse en fréquence de l'échantillon, l'étage d'agitation l'excite jusqu'à 1,5 MHz. L'étage de secouage peut être utilisé pour actionner mécaniquement un échantillon sur une large gamme de fréquences. Elle est basée sur un actionneur piézoélectrique rapide monté dans un boîtier solide en acier inoxydable et piloté par le contrôleur de la platine. Pour permettre une analyse fiable des caractéristiques dynamiques de l'échantillon, l'étage de secouage a été optimisé pour fournir une réponse lisse en minimisant les pics prononcés dans son spectre d'amplitude. Le cœur de la platine agitatrice est un actionneur piézoélectrique rapide monté dans un boîtier solide en acier inoxydable. L'actionneur piézoélectrique est piloté par un amplificateur de puissance intégré au contrôleur de la platine du vibromètre PICOSCALE. La fréquence et l'amplitude du signal de commande peuvent être réglées dans le logiciel de contrôle. Les vibrations ne sont induites qu'au niveau du disque central en titane de 5 mm de diamètre (Figure 1 ). Le tableau 1 résume les spécifications de l'étage vibrant.
