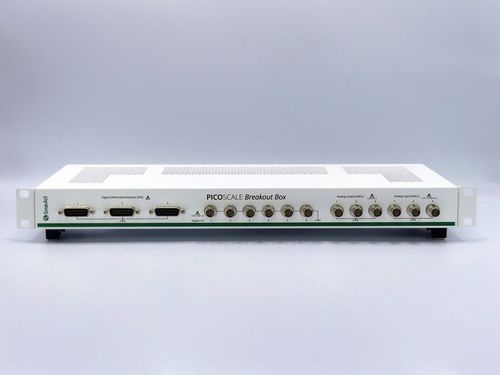

Module d'entrée analogique PICOSCALE Breakout

numériquebox

Le boîtier de connexion PICOSCALE est un accessoire polyvalent conçu pour améliorer la connectivité et l'utilisation des systèmes d'interférométrie PICOSCALE de SmarAct. Il offre un accès pratique aux signaux numériques et analogiques, facilitant une intégration transparente avec des dispositifs externes pour des applications de mesure et de contrôle de déplacement de haute précision. Caractéristiques techniques Entrée/sortie numérique (6x) - 5 V ou 3,3 V haut niveau Entrée analogique rapide (1x) - résolution de 16 bits, taux d'échantillonnage de 40 MSa/s, largeur de bande de 2,5 MHz, plage de tension d'entrée de ±10 V Entrée analogique (2x) - Résolution 16 bits, taux d'échantillonnage de 400 kSa/s, largeur de bande de 100 kHz, plage de tension d'entrée de ±10 V Sortie analogique rapide (1x) - Résolution 16 bits, taux de conversion 20 MSa/s, largeur de bande 2,5 MHz, plage de tension de sortie ±10 V Sortie analogique (2x) - Résolution 16 bits, taux de conversion 400 kSa/s, largeur de bande 100 kHz, plage de tension de sortie ±10 V Interface différentielle numérique (3x), pour AquadB, Serial Data ou BiSS-C - sortie différentielle 3,3 V
