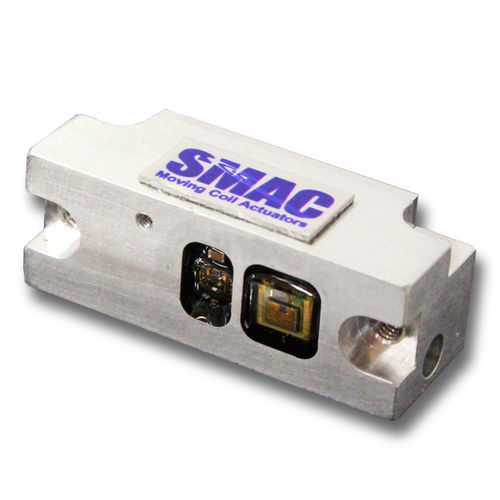

Codeur linéaire incrémental SLE Series

codeur linéaire incrémental
codeur linéaire incrémental
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type
incrémental

Description

Le SLE-34 est un codeur linéaire incrémental miniature à haute résolution et sans contact qui délivre deux canaux de comptage en quadrature comme signaux de sortie. Les deux formes d'onde de sortie sont déphasées de 90 degrés et indiquent à la fois la position et la direction du mouvement : lorsque le canal A mène le canal B, par exemple, alors le mouvement se fait de gauche à droite de l'échelle lorsque l'on regarde le côté motif de l'échelle. Sinon, si B mène A, le déplacement se fait dans la direction opposée. Ce codeur a une résolution de 0,1 ou 0,05 micron. Le montage du SLE-34 est similaire à celui d'autres systèmes de mesure linéaire fermés standard de l'industrie Caractéristiques - Source lumineuse : Diode électroluminescente - Capteur de lumière : Optique Asic - Résolution après quadrature : 0.1 um ou 0,05 um. - Format de sortie : Sortie pilote de ligne RS422 différentielle. Deux canaux de comptage A et B en quadrature avec une sortie ZR. - Spéc. en quadrature : 90° 45° à des conditions maximales. - Temps de montée et de descente : 1 uS max. dans une charge de 1000 pF. - Longueur de course : jusqu'à 150 mm.

---

Catalogues

Aucun catalogue n’est disponible pour ce produit.

Voir tous les catalogues de SMAC Moving Coil Actuators
