Palettiseur robotisé RoboMOD Palletizer

automatiquearticulémodulaire

Aperçu

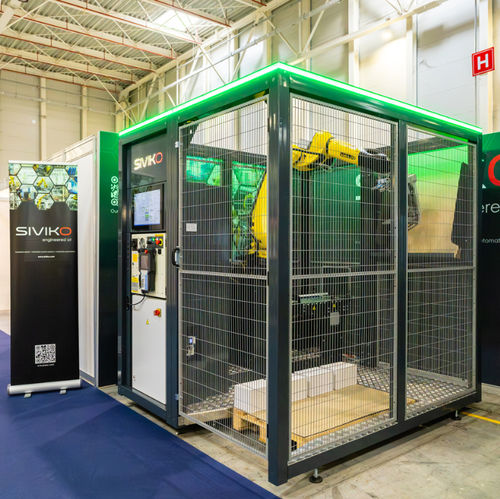

Le Siviko RoboMOD Palletizer est une cellule robotisée de palettisation modulaire disponible en versions S, M, L et XL. Conçue pour les opérations industrielles de palettisation, elle supporte plusieurs outillages de préhension, un démarrage rapide et une intégration directe aux systèmes informatiques d'usine.

Conception modulaire et mise en service
La cellule est composée de modules mécaniques et électriques avec connecteurs rapides pour un assemblage et un transport facilités. Le logiciel et l'architecture modulaire permettent au client d'effectuer la mise en service sur site après une courte initiation.

Logiciel Siviko Easy Pallet

• Création intuitive de plans de palette sans programmation
• Saisie par l'utilisateur : dimensions, poids et orientation du produit
• Saisie par l'utilisateur : dimensions de la palette
• Options de disposition pour rangs pairs et impairs
• Définition du nombre d'objets par rang et du nombre de rangs
• Inclus : HMI industriel 21" et PC industriel

Logiciels industriels et données
Basé sur Ignition (SCADA/MES industriel). Facilite l'extraction et l'export des données de production (OEE, SCADA, MES, ERP). L'architecture ouverte permet une intégration simplifiée, des coûts d'intégration réduits, la propriété complète des données et une sécurité moderne (TLS 1.3 pris en charge).

Types de cellules Siviko RoboMOD Palletizer

• RoboMOD Palletizer S
  • Robot : FANUC série M10
  • Charge utile max : 9 kg (ventouse uniquement)
  • Cycle max : 13 pcs/min (prise simple, ventouse)
  • Préension : ventouse uniquement
  • Taille approximative : 2300 x 2600 x 2300 mm (L x l x H)
  • Configuration de base : robot FANUC, convoyeur d'entrée simple, ventouse, protections, 1 emplacement palette, prise/pose de feuille de glissement, Siviko Easy Pallet, HMI
  • Prix catalogue à partir de : 65 000 EUR ; Promotion : 59 000 EUR
• RoboMOD Palletizer M
  • Robot : FANUC série M20
  • Charge utile max : 17–20 kg (préension caisse/sac pneumatique ou ventouse)
  • Cycle max : 9–13 pcs/min (prise simple)
  • Compatible avec tous types de préhenseurs ; multiprise possible (double/triple ventouse)
  • Taille approximative : 2500 x 2800 x 2300 mm (L x l x H)
  • Prix catalogue à partir de : 72 000 EUR ; Promotion : 67 000 EUR
• RoboMOD Palletizer L
  • Robot : FANUC série M710
  • Charge utile max : 40 kg (ventouse, préhenseur caisse ou sac pneumatique)
  • Cycle max : 9–13 pcs/min (prise simple)
  • Compatible avec tous types de préhenseurs ; multiprise avec multi-soufflerie possible
  • Taille approximative : 3200 x 3500 x 2300 mm (L x l x H)
  • Prix catalogue à partir de : 92 000 EUR ; Promotion : 89 000 EUR
• RoboMOD Palletizer XL
  • Robots : FANUC R2000 ou FANUC M-410
  • Charge utile max : 150 kg (ventouse, préhenseur caisse ou sac pneumatique)
  • Cycle max : 9–13 pcs/min (prise simple)
  • Compatible avec tous types de préhenseurs ; options multiprise disponibles
  • Taille approximative : 3500 x 3500 x 2300 mm (L x l x H)
  • Prix à partir de : 104 500 EUR

Modules et options

• Deuxième emplacement palette pour prolonger l'autonomie ; le robot continue sur la seconde palette quand la première est pleine
• Barrières lumineuses internes — disponibles seulement avec le deuxième emplacement pour permettre le changement de palette pendant le fonctionnement
• Barrière lumineuse de sortie — remplace la porte pour accélérer les changements de palette sur des cycles très rapides
• Deux convoyeurs d'entrée (arrière) — desservent deux lignes depuis l'arrière
• Deux convoyeurs d'entrée (latéraux) — desservent deux lignes simultanément si préhenseur compatible
• Récupération automatique des palettes (simple/double) — transfert automatique des palettes pleines vers un convoyeur externe ou un filmeur, utilisant une barrière lumineuse en sortie
• Module prise/pose de palettes vides — tampon de 13 palettes vides avec fourches/capteur ; disponible pour L et XL

Types de préhenseurs Siviko

• Ventouse : traite de nombreux produits ; limites pour tops ouverts ou très flexibles ; dimensions et charge modifiables
• PBXG préhenseur caisse Siviko : mécanique à actionneurs pneumatiques, soulève par le dessous pour manutention sécurisée des caisses/plateaux ; charge jusqu'à 17 kg (personnalisable) ; dim. maxi ≈ 570 x 220 x 320 mm ; min ≈ 280 x 150 x 200 mm
• PBG préhenseur sac Siviko : pression pneumatique supérieure pour sacs/sachets ; charge jusqu'à 50 kg (personnalisable) ; dim. maxi ≈ 800 x 550 x 150 mm ; min ≈ 350 x 250 x 80 mm
• Préhenseurs sur mesure : conçus pour produits non standard

Principales caractéristiques

• Conception modulaire pour transport, assemblage et personnalisation
• Robots FANUC industriels pour portée, vitesse et charge
• Outillages pneumatiques et à ventouse polyvalents ; options feuille de glissement et prise de palette
• Protection passive avec barrières lumineuses optionnelles pour améliorer la productivité
• Siviko Easy Pallet + HMI performant pour simplifier l'exploitation
• Maintenance à distance pendant 12 mois ; maintenance locale robot par FANUC ; pièces standards pour réparation

Avantages

• Accroît la cadence de palettisation et supprime les goulots d'étranglement (jusqu'à ~13 cycles/min selon configuration)
• Réduit les coûts d'exploitation (ROI souvent inférieur à 3 ans) et libère du personnel pour des tâches à plus forte valeur ajoutée
• Améliore la répétabilité et la fiabilité du process
• Flexibilité : un seul outil de préhension peut couvrir de nombreuses références ; création de plans sans compétences en programmation

Caractéristiques techniques

• Marque : Siviko
• Nom commercial / modèle : RoboMOD Palletizer
• Types de cellules disponibles : S, M, L, XL
• Fournisseurs robots typiques : FANUC (M10, M20, M710, R2000, M-410)
• Plage de charge utile (typ.) : 9 kg à 150 kg (selon modèle)
• Temps de cycle (typ.) : jusqu'à ~13 pcs/min (prise simple), dépend du modèle et du préhenseur
• Tailles typiques (L x l x H) : S ~2300 x 2600 x 2300 mm ; M ~2500 x 2800 x 2300 mm ; L ~3200 x 3500 x 2300 mm ; XL ~3500 x 3500 x 2300 mm
• Inclus en configuration de base : robot FANUC, convoyeur d'entrée simple, ventouse, protections, 1 emplacement palette, prise/pose feuille de glissement, Siviko Easy Pallet, HMI 21"
• Plateforme logicielle : basée sur Ignition (intégration SCADA/MES)
• Modules/options disponibles : deuxième emplacement palette, barrières lumineuses internes, barrière lumineuse de sortie, deux convoyeurs d'entrée (arrière/latéral), récupération automatique de palettes, prise/pose palettes vides
• Types de préhenseurs : ventouse, PBXG préhenseur caisse, PBG préhenseur sac, préhenseurs sur mesure
• Prix indicatifs de départ (module de base, hors transport/commissioning) : S promo ≈59 000 EUR ; M promo ≈67 000 EUR ; L promo ≈89 000 EUR ; XL dès ≈104 500 EUR
