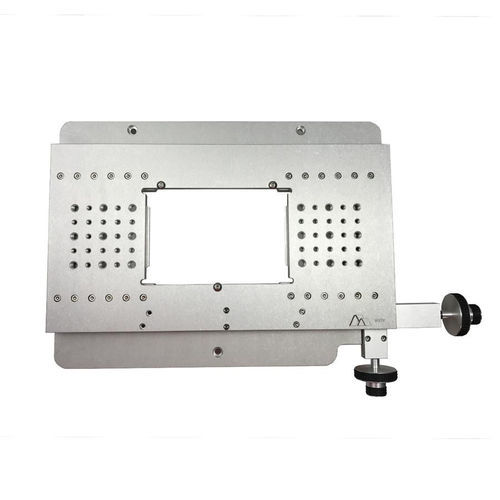

Platine de positionnement manuelle MXIN-LDMI

2 axespour microscopes

La plateforme de la série MXIN-LDMI est une plateforme de microscope manuelle conçue pour être utilisée avec les microscopes de recherche inversés de la série Leica DMI. Elle est dotée du système de commande grossière-fine unique de Siskiyou, permettant un déplacement rapide sur les axes x et y, ainsi qu'un contrôle fin haute résolution de 3 mm sur les deux axes. Cette plateforme est conçue pour répondre aux applications de recherche exigeantes nécessitant un positionnement précis et répétable.

Spécifications de performance

• Plage de déplacement :
  • Axe X, grossier/rapide : 104 mm
  • Axe X, fin : 3,5 mm
  • Axe Y, grossier/rapide : 76 mm
  • Axe Y, fin : 3,5 mm
• Résolution :
  • Grossier/rapide : 100 µm
  • Fin : 5 µm

*Mouvement contrôlable minimum : BASÉ SUR 1° DE ROTATION DE LA VIS DE RÉGLAGE*

Caractéristiques clés

• Plateforme de microscope manuelle pour la série Leica DMI
• Déplacement de l'axe X de 104 mm (grossier/rapide)
• Déplacement de l'axe Y de 76 mm (grossier/rapide)
• Déplacement fin de 3,5 mm sur les axes X et Y
• Contrôle fin haute résolution (5 µm)
• Positionnement rapide et précis

Spécifications techniques

• Type de produit : Plateforme de microscope manuelle
• Microscope compatible : Microscope de recherche inversé de la série Leica DMI
• Système de commande : Commande grossière-fine
• Plage de déplacement (X) : 104 mm (grossier/rapide), 3,5 mm (fin)
• Plage de déplacement (Y) : 76 mm (grossier/rapide), 3,5 mm (fin)
• Résolution : 100 µm (grossier/rapide), 5 µm (fin)
• Mouvement contrôlable minimum : Basé sur 1° de rotation de la vis de réglage
