Silencieux pour vérin pneumatique SEB series

d'airpour air comprimépour automatisme

Description du modèle

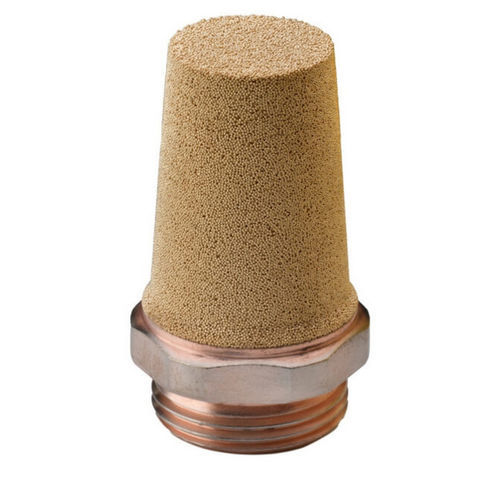

Silençeur SEB en bronze fritté, corps conique monté sur une base hexagonale en acier cuivré, fabriqué par Sinterfiltri.

Caractéristiques principales

• Composition de la partie filtrante : 89% Cuivre, 11% Étain (bronze sphérique fritté)
• Seuil de filtration : de 5 µ à 120 µ
• Tolérances de fabrication : ± 3%
• Base : Hexagonale
• Matériau de raccordement : Acier cuivré
• Filetage : GAS-BSP réf. UNI EN ISO 228-1:2003 (les articles avec codes M ont un filetage métrique)

Tableau des dimensions (unités en mm)
Codice | Articolo | A | Diam | B | C | D | E | H | Ch
1011 | SEB M 5 | M5 | 2.80 | 4.50 | 5.50 | 3.50 | 4.00 | 17.00 | 7.00
1012 | SEB 1/8 | 1/8" | 7.00 | 8.50 | 10.50 | 4.50 | 3.80 | 21.00 | 12.00
1013 | SEB 1/4 | 1/4" | 9.50 | 11.00 | 12.50 | 6.00 | 4.50 | 27.00 | 15.00
1014 | SEB 3/8 | 3/8" | 12.00 | 14.00 | 17.00 | 7.00 | 5.40 | 35.00 | 19.00
1015 | SEB 1/2 | 1/2" | 15.50 | 17.00 | 20.50 | 8.00 | 6.00 | 41.50 | 23.00
1016 | SEB 3/4 | 3/4" | 19.50 | 21.00 | 26.50 | 9.00 | 7.50 | 54.00 | 30.00
1017 | SEB 1 | 1" | 26.00 | 26.50 | 33.00 | 11.00 | 9.00 | 66.00 | 36.00

Niveaux sonores (6 BAR)

• 1/8 — 79 dB
• 1/4 — 78 dB
• 3/8 — 82 dB
• 1/2 — 85 dB
• 3/4 — 94 dB
• 1 — 95 dB

Niveaux sonores (4 BAR)

• 1/8 — 76 dB
• 1/4 — 75 dB
• 3/8 — 81 dB
• 1/2 — 84 dB
• 3/4 — 90 dB
• 1 — 92 dB

Description
Les silencieux SEB de Sinterfiltri sont fabriqués en alliage de bronze sphérique fritté (89% Cuivre, 11% Étain). Leur structure poreuse permet la filtration des gaz et fluides tandis que la géométrie conique réduit les vibrations et le bruit du flux. Les dimensions sont en millimètres ; tolérances de mesure selon EN-22768 / ISO-2768-c (mesure ch +0 / -0.10 mm).

Applications

• Automatisation industrielle utilisant de l'air comprimé
• Systèmes sous vide
• Applications spéciales sur demande
• Échappements d'air, vannes et vérins pneumatiques
• Autres applications sur demande

Spécifications techniques

• Série / Modèle : SEB
• Matériau (élément filtrant) : bronze sphérique fritté (89% Cuivre, 11% Étain)
• Seuil de filtration : 5 µ – 120 µ
• Tolérances de fabrication : ± 3%
• Base : Hexagonale
• Matériau de raccord : Acier cuivré
• Filetage standard : GAS-BSP réf. UNI EN ISO 228-1:2003 (articles codés M = filetage métrique)
• Tableau des dimensions fourni ci-dessus
• Niveaux sonores spécifiés à 6 BAR et 4 BAR pour chaque taille
• Fabriqué en Italie (usine de Turin)
• SCIP number : 7e27207e-6252-47d9-8d4f-9ec741c7f047
