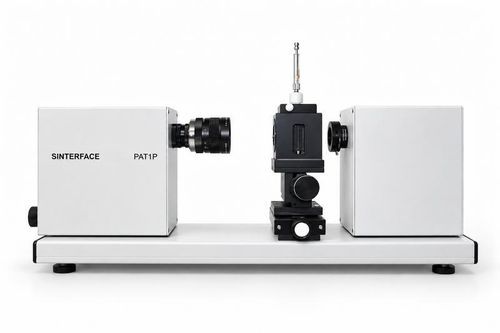

Tensiomètre optique PAT-1P

pour liquidespour la mesure de la tension de surface et interfacialemesure dynamique de la tension superficielle et interfaciale

Présentation
Le PAT-1P est un tensiomètre d'analyse de profil compact pour des mesures précises de la tension de surface et interfaciale ainsi que des angles de contact. Alimenté par USB et piloté manuellement, il convient à la caractérisation en laboratoire des liquides et des interfaces.

Fonctionnalités

• Mesure de la tension de surface et interfaciale (goutte pendante, analyse de bulle flottante)
• Angle de contact et énergie de surface (goutte sessile avec analyse de contour optique)
• Contrôle manuel avec positionnement x/y/z et formation manuelle des gouttes/bulles
• Encombrement réduit ; fonctionnement via USB sans alimentation externe
• Logiciel d'analyse intégré avec acquisition d'images en temps réel, ajustement automatique des profils et évaluation des propriétés

Principe de mesure
L'instrument analyse les profils des gouttes pendantes et sessiles ainsi que des bulles flottantes/captives par détection de contour et ajustement de Young–Laplace pour des résultats précis et reproductibles.

Points forts

• Plage de tension surface/interfaciaire : 10–2000 mN/m
• Plage d'angle de contact : 5°–175° (précision ±0,3°)
• Caméra CMOS industrielle jusqu'à 25 images/s (1280 × 960 px)
• Distorsion optique < 0,05%
• Interface USB et alimentation par USB

Analyse & logiciel

• Acquisition d'images automatisée et ajustement Young–Laplace
• Calcul en temps réel des tensions de surface et interfaciales
• Analyse d'angle de contact et évaluation de l'énergie de surface
• Analyse de relaxation transitoire et analyse de Fourier des mesures de relaxation
• Procédures de mise au point semi-automatiques ; Windows 7–11 supportés ; mises à jour logicielles gratuites pendant un an

Modules & accessoires optionnels

• Module de dosage automatique (contrôle automatique du volume et de la surface de la goutte)
• Module angle de contact (module spécialisé pour goutte sessile et énergie de surface)
• Capillaires de précision pour différents liquides et applications spécialisées
• Séringues en verre pour génération manuelle précise des gouttes et bulles
• Manchon thermostaté pour bain de circulation externe (optionnel)

Applications
Enseignement, recherche académique et fondamentale, science des matériaux, études de chimie des surfaces, contrôle qualité routinier et flux de travail de laboratoire nécessitant une caractérisation d'interface reproductible.

Caractéristiques techniques

• Modèle : PAT-1P
• Méthodes de mesure : ajustement Young–Laplace ; goutte pendante et sessile ; analyse de bulle flottante et captive
• Plage tension surface/interfaciaire : 10–2000 mN/m
• Plage angle de contact : 5°–175° ; précision ±0,3°
• Caméra : CMOS industrielle, 1280 × 960 px, jusqu'à 25 ips
• Optique : objectifs fixes manuels ; distorsion optique < 0,05%
• Dosage : formation manuelle des gouttes/bulles ; module de dosage automatique en option
• Matériel : base compacte avec axes x/y/z manuels ; seringue manuelle ; éclairage LED à intensité réglable
• Données physiques : dimensions 400 × 200 × 200 mm ; poids 3 kg
• Alimentation : alimentation via bus USB (aucune alimentation externe requise)
• Interface : USB
• Logiciel & contrôle : acquisition et ajustement automatisés ; calculs en temps réel ; analyse d'angle de contact ; support Windows 7–11 ; mises à jour gratuites pendant un an
• Accessoires disponibles : capillaires supplémentaires sur demande ; module de dosage automatique ; module angle de contact ; seringues de précision et en verre
