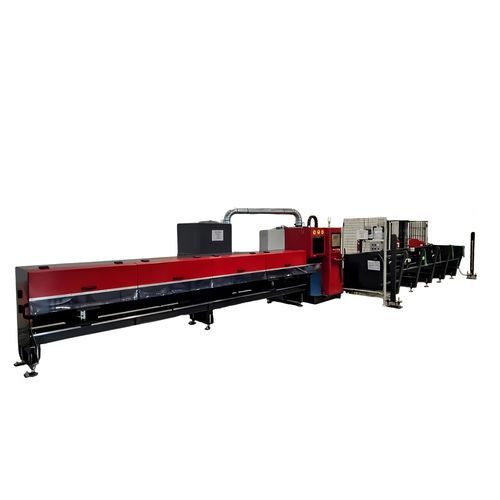

Machine de découpe et de gravure laser 3D LTS3 Bevel

laser à fibrepour métalde profilés

Présentation
La LTS3 Bevel est une machine de découpe laser pour tubes équipée d'une source fibre 3 kW et d'une tête orientable 3D pour la réalisation de chanfreins, coupes inclinées et usinages tridimensionnels sur tubes et profils métalliques. Conçue pour une intégration industrielle, elle accepte des options de chargement/déchargement automatique et des fonctions de nesting pour optimiser l'utilisation du matériau.

Fonctions principales

• Source laser fibre 3 kW avec tête biseautée 3D (Bevel)
• Coupe inclinée et réalisation de chanfreins pour préparation de soudure
• Contrôle interpolé des axes pour usinages 3D complexes
• Logiciel 3D compatible import STEP et nesting automatique
• Systèmes d'alimentation et de déchargement intégrables (chargeurs faisceau/chaînes, déchargeurs multi-longueurs)
• Précision et répétabilité sur coupes angulées
• Conçue pour un fonctionnement industriel en continu

Applications
Réalisation de chanfreins et préparations de soudure sur tubes structuraux, production de géométries tridimensionnelles sur tubes et profils, intégration dans des lignes automatisées nécessitant nesting et optimisation des matériaux.

Continuité d'exploitation & disponibilité
Le système est étudié pour la continuité de production industrielle avec des options de disponibilité étendue (24/7) et une intégration aux flux automatisés pour maintenir un débit élevé.

Options & intégration

• Chargeurs automatiques : faisceau, chaînes ou bandes ; alimentation multi-longueurs
• Déchargeurs : glissières, rouleaux, configurations multi-longueurs
• Extracteur de fumées et filtres
• Refroidisseur (chiller) pour la source et la tête
• Alimentation en air comprimé (ex. 15 bar) et gaz de procédé
• Contrôleur CNC EtherCAT, variateurs Inovance et tableaux électriques
• Capteurs de détection de cordon de soudure, buses interchangeables et pièces de rechange pour tête Bevel

Caractéristiques techniques

• Marque: Simec
• Modèle: LTS3 Bevel
• Puissance source laser: 3 kW (fibre)
• Tête: tête biseautée 3D (Bevel 3D)
• Épaisseurs découpables: env. 1 - 6 [mm]
• Longueur de travail: env. 1.5 - 6.1 [m] (configurable)
• Écart maximum résiduel: 100 [mm]
• Gaz de procédé: AIR - N₂ - O₂ (selon matériau et épaisseur)
• Logiciel: import STEP 3D et nesting automatique
• Contrôle des axes: interpolation pour opérations 3D
• Automatisation: charge/décharge intégrables et nesting automatique
• Options: extracteur de fumées, chiller, capteur de cordon, contrôleur CNC EtherCAT, variateurs Inovance
