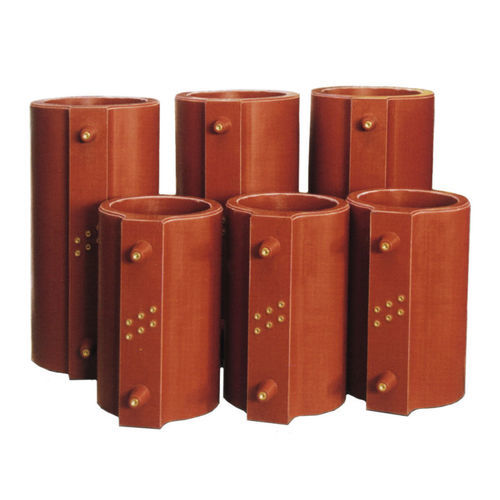

Bobine moyenne tension MV

BTdans la résine epoxyavec fil à section circulaire

Présentation

Enroulements de transformateur imprégnés de résine, normalement de forme cylindrique. Sur demande, ils peuvent être réalisés en forme rectangulaire, généralement utilisés pour des enroulements BT/BT dans des réalisations spéciales. Les enroulements peuvent être fabriqués selon les spécifications du client et comporter un marquage ou un logo personnalisé sur demande.

Construction et variantes

• Géométrie cylindrique ou rectangulaire.
• Conçus pour des applications moyenne et basse tension.
• Dimensions et configurations personnalisées disponibles sur demande.

Technologies d'enroulement MT

• Construction en fil
• Construction en bande/feuille

Essais de décharge partielle

Des mesures de décharge partielle ont été réalisées sur plusieurs de nos bobines conformément à la norme IEC 726, enregistrant systématiquement des valeurs inférieures à 10 pico-coulomb (pC). Nous garantissons ce niveau de décharge partielle à condition que le montage des transformateurs respecte les paramètres dimensionnels et procéduraux nécessaires, en particulier la distance entre bobines HT et BT et les distances à la terre.

Essai d'impulsion

De nombreux transformateurs assemblés avec nos bobines ont réussi les essais d'impulsion selon la norme IEC 76-1-5. Les mêmes exigences de montage et de respect des paramètres dimensionnels applicables aux essais de décharge partielle sont valables pour les essais d'impulsion.

Essai de choc thermique (IEC 726)

L'essai de choc thermique consiste à abaisser la température de la bobine à -25°C sur une période de 8 heures, à maintenir cette température pendant 12 heures supplémentaires, puis à alimenter la bobine avec un courant équivalent à deux fois la valeur nominale pour atteindre une surtempérature de 110°C sans provoquer de fissures.
