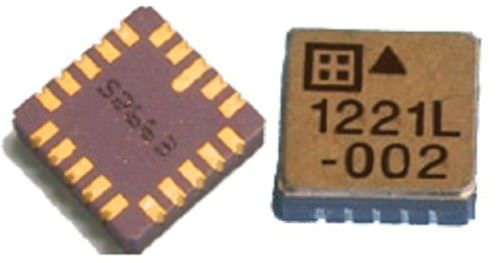

Accéléromètre à axe unique 1221 series

MEMS

DESCRIPTION Le 1221 modèle est un accéléromètre peu coûteux et intégré pour l'usage dans zéro à l'instrumentation de fréquence moyenne applications qui exigent extrêmement - bas bruit. La version 2g approprié idéalement aux applications séismiques. Chacun le paquet miniature et hermétiquement scellé combine un élément capacitif micro-usiné de sens et une coutume circuit intégré qui inclut une étape d'amplificateur de sens et de rendement différentiel. Il est relativement peu sensible à changements de température et gradients. Chaque dispositif est identifié par un numéro de série sur son fond pour traçabilité. Une feuille facultative d'essai d'étalonnage (1221-TST) est également disponible qui énumère la polarisation mesurée, balance facteur, linéarités, courant d'opération et réponse en fr3quence. OPÉRATION Le 1221 modèle produit deux tensions de sortie analogique, qui varient avec l'accélération suivant les indications de la figure ci-dessous. Les sorties peuvent être employées dans le mode fini différentiel ou simple. Deux volts de tensions de référence +5.0 et +2.5, (de nominal), sont exigés ; le facteur de proportionnalité de rendement est quotientométrique la tension de référence de +5 volts, et aux deux sorties à l'accélération nulle sont nominalement de +2.5 volts. L'axe sensible est perpendiculaire au fond du paquet, avec accélération positive définie comme force poussant sur le fond du paquet.
