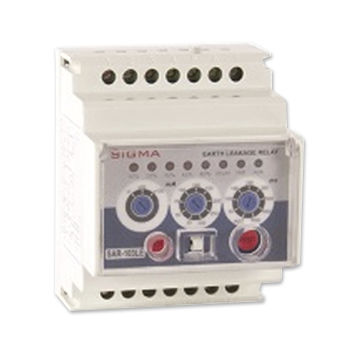

Relais de protection de fuite à la terre

ACsur rail DIN

Le relais de protection contre les courants de fuite Sigma est utilisé avec le disjoncteur BT, la bobine de déclenchement et le transformateur toroïdal en combinaison avec la protection contre les courants de fuite. Les raccordements qui doivent être effectués lors de l'utilisation du relais de détection de courant de fuite ; Appliquer la tension 220V AC aux bornes 1-2. Raccordez les bornes secondaires du transformateur toroïdal aux bornes 6-7. La tension d'alimentation de la bobine est prélevée sur la borne 13 et sur le point neutre de l'alimentation. Selon la demande, vous pouvez tester et réinitialiser à distance à l'aide des bornes 3-4-5.
