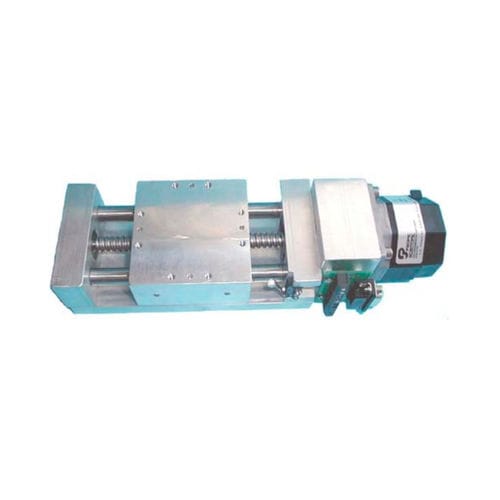

Unité de guidage linéaire à billes SGL 80

en aciermotorisée

UNITE DE DEPLACEMENT LINEAIRE TRANSMISSION PAR VIS A BILLES Les unites de deplacement de la gamme 80 sont des unités de déplacement rectilignes à guidages sur colonnes et douilles à billes qui permettent des courses d’amplitudes comprises entre 50 et 200 mm Construction entièrement usinée dans l’alliage d’aluminium. Le guidage est assuré sur deux colonnes en acier traité 62HRC et rectifié de diamètre 12mm. Sur ces deux colonnes se déplace un chariot monté sur quatre douilles à billes à recyclage. Vitesse de déplacement de 100 mm/s. Resolution d'avance en mm: 0.01 Des moteurs pas à pas ou Brushless, peuvent être montés sur cette gamme de glissières. La transmission du mouvement est assurée par vis à billes au pas de 4 mm uniquement. Contact fin de course par micro switch incorporés. Ces glissières modulaires motorisées sont prévues pour être montées en table XY.
