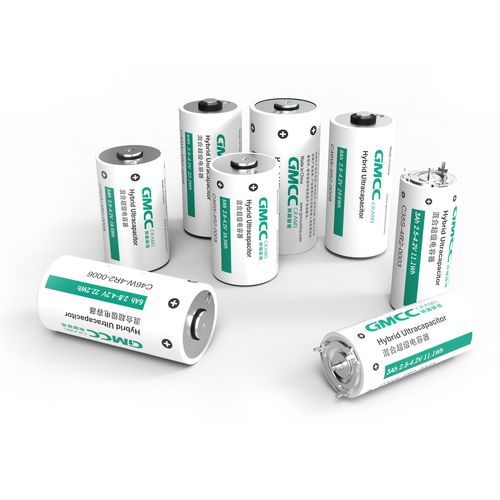

Ultra-condensateur cylindrique C46W-4N2-0008

à faible résistance série équivalenteESRpour forte puissance

Présentation du produit
Le supercondensateur hybride combine les principes et avantages des supercondensateurs EDLC et des batteries lithium, avec une densité d'énergie de 80~120 Wh/kg. Il compense la faible densité énergétique des EDLC traditionnels et offre un meilleur taux de charge/décharge, des performances en basse température et une durée de vie en cyclage supérieures aux batteries lithium.

Applications
Convient pour l'automobile (alimentation redondante/de secours), les nouveaux systèmes d'énergie (régulation de fréquence primaire/secondaire), l'alimentation de secours des réseaux intelligents (FTU/DTU), le transport ferroviaire et les engins de chantier (alimentation), les alimentations sans interruption (UPS) et applications similaires.

Normes et certifications
Conforme aux exigences GB/T34870, GB/T 31485, DL/T2080, QC/T 741 et à la norme véhicule AEC-Q200. Certifié UL, UN38.3, RoHS, REACH.

Points clés

• Résistance au froid jusqu'à -40°C
• Taux de décharge >100C
• Durée de vie en cycle >30 000 @2.8~4.2V
• Faible résistance interne, haute résistance aux vibrations, haute sécurité

Caractéristiques

• Haut taux de décharge et bonnes performances à basse température : Transport efficace des porteurs ; taux de décharge jusqu'à 100C. Conception optimisée pour le froid offrant >60% d'énergie restante à -40°C (décharge 5C).
• Faible résistance interne, haute résistance aux vibrations, haute sécurité : Tabulation complète, connexions rigides et soudure laser complète réduisent la résistance DC interne et les risques de fuite. Le dispositif de dépressurisation directionnelle sur le couvercle cellulaire permet une évacuation précise de la pression et évite les effets en chaîne.
• Excellente durée de vie en cyclage : 30 000 cycles @2.8~4.2V ; 100 000 cycles @2.8~4.0V ; >150 000 cycles @2.8~3.8V.
• Qualité automobile : Conforme à AEC-Q200 et fourni en volume aux industries automobile et des systèmes d'alimentation.

Caractéristiques techniques

• Type : C46W-4N2-0008
• Capacité (Ah) : 8 1.0C discharge
• Tension nominale médiane (V) : 3,7
• Résistance interne (mΩ) : ≤0,8 @25°C, 50% SOC, 1KHz AC
• Tension de coupure charge (V) : 4,2
• Tension de coupure décharge (V) : 2,8 @25°C
• Courant max charge continue (A) : 190 @25°C, 50%SOC, 30s
• Courant max charge 10s (A) : 280 @25°C, 50%SOC
• Courant max décharge continue (A) : 320 @25°C, 50%SOC, 30s
• Courant max décharge 10s (A) : 460 @25°C, 50%SOC
• Puissance décharge max 10s (W) : 1350 @25°C, 50%SOC, 10s
• Poids (g) : 315
• Température de fonctionnement (°C) Charge : -35~+55
• Température de fonctionnement (°C) Décharge : -40~+60
• Température de stockage (°C) : -40~+60
• Bornes externes : Soudables
• Hauteur (mm) : 95
• Diamètre (mm) : φ46
