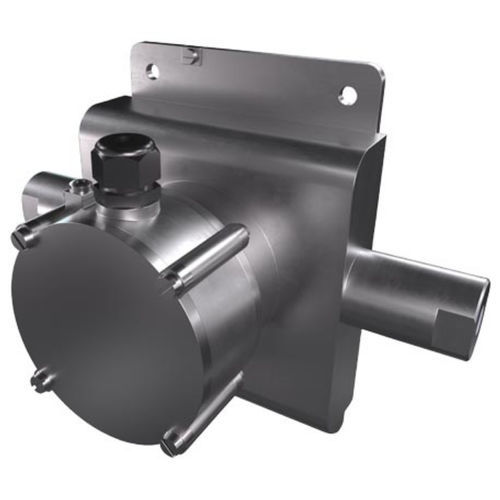

Capteur de débit à effet Coriolis SITRANS FCS100

pour liquidede gazde précision

Le capteur SITRANS FCS100 est le capteur de débit Coriolis de précision pour les applications à faible débit. Caractéristiques : Peut-être le capteur de débit Coriolis à double tube courbé le plus compact Tailles nominales : DN 1 à DN 8 Raccord process : bride, filetage ou clamp hygiénique À installer dans des espaces restreints sans contraintes d'entrée et de sortie Tailles adaptées aux usines pilotes, aux laboratoires R&D et aux additifs de fluide de grande valeur Les capteurs FCS100 se combinent toujours avec un transmetteur déporté via un câble de liaison Installation du capteur et du transmetteur à différents emplacements Liquide Horizontal Tubes de mesure en dessous de la conduite de process Évite l'accumulation des gaz entraînés Gaz Horizontal Tubes de mesure au-dessus de la conduite de process L'accumulation de liquide ou de condensat est moins probable Gaz/liquide Vertical Sens d'écoulement vers le haut Dans les applications liquides, l'accumulation des gaz entraînés est évitée Cette position permet une vidange automatique dans le flux de liquide Température ambiante autorisée pour capteurs FCS100 Les combinaisons autorisées de température ambiante et de fluide de process pour le capteur sont illustrées sous forme de zones grises dans les diagrammes ci-dessous. Spécification de température standard, type déporté (sauf versions avec raccords process clamp hygiéniques) Caractéristiques mécaniques des capteurs FCS100 Le capteur FCS100 est disponible en version à col standard et en version à col long. Le col peut également être décrit comme le socle reliant le corps du capteur au boîtier de raccordement.
