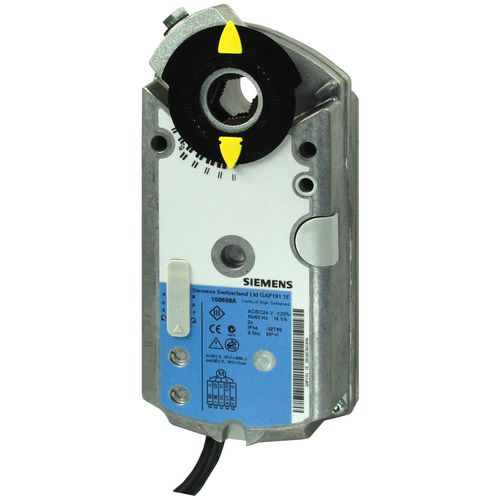

Actionneur de registre pneumatique GAP191.1E

rotatifIP54

Description du produit

• Actionneur rotatif rapide pour clapets d'air, course 90°, couple nominal 6 Nm et temps de positionnement 2 s
• Adaptateur d'arbre auto‑centrant pour diamètre d'arbre 6,4...20,5 mm / carré 6,4...13 mm, longueur d'arbre min. 20 mm
• Indication de position, butée mécanique réglable et bouton de désaccouplement pour commande manuelle
• Boîtier en aluminium sous pression, câble de connexion 0,9 m, indice de protection IP54; montage intérieur protégé contre les intempéries

Identifiants
Réf. produit : GAP191.1E
Réf. stock : BPZ:GAP191.1E
Garantie : 60 mois
GTIN : 7612914074867

Documents (sélection)

• Fiche technique : Fast running actuators for air dampers GAP19..
• Certificat EN14175-6 HLBHA00200 - Damper
• Certificat EN14175-6 HLBHA00250 - Damper
• Déclaration fournisseur RCM GAP…
• Déclaration CE GAP...
• Déclaration UKCA GAP..
• Damper Actuator Laboratory (Déclarations environnementales)
• EPD Type II with LCA - OpenAir™ - Electromotoric Rotary Damper Actuators
• Instructions de montage : Rotary-type actuator GAP..1E, GNP..1E

Accessoires (sélection)

• ASK75.3 — Accessoires de protection pour actionneurs rotatifs/linéaires, protection contre la poussière et les éclaboussures
• ASC77.1E — Kit de montage butée de fin de course pour actionneurs GCA, GBB, GIB, GMA et GEB
• ASC77.2E — Kit de montage double butée pour actionneurs GCA, GBB, GIB, GMA et GEB

Caractéristiques / spécifications techniques

• Couple : 6 Nm
• Surface clapet : 1 m²
• Angle de rotation : 90°
• Consommation : 30 VA, 22 W ; Quiet power : 5 W
• Temps de positionnement : 2 s
• Longueur de câble : 0,9 m
• Signal de commande : DC 0(2)...10 V, 0(4)...20 mA
• Indice de protection : IP54
• Température ambiante (fonctionnement) : -32…50 °C
• Température du milieu : -32…50 °C
• Humidité ambiante (fonctionnement) : 95 % r.h.
• Dimensions (L x H x P) : 81 x 192 x 63 mm
• Alimentation : AC/DC 24 V
• Fusible : 6 A
• Retour de position : DC 0…10 V
• Contact auxiliaire : 0
• Nombre de cycles complets : 60000
• Tension d'impulsion nominale : 800 V
• Type d'action : Type 1
• Degré de pollution : 3
• Lieu de montage : intérieur, protégé des intempéries
