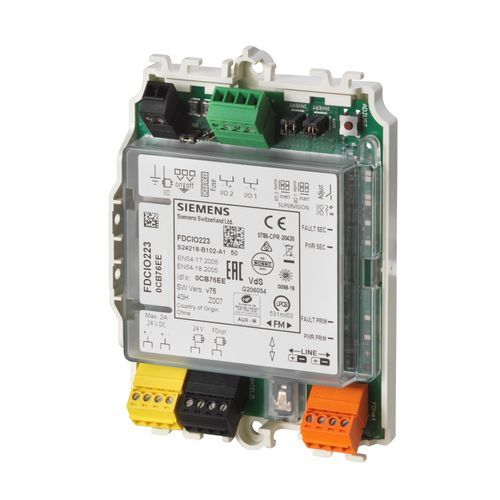

Transpondeur adressable FDCIO223

IP65industriel

Description produit
Module transponder d'entrée/sortie pour raccordement de lignes de détecteurs incendie collectifs (GMT/conventionnel) et pour commandes surveillées d'équipements périphériques. Les deux canaux E/S peuvent être paramétrés indépendamment comme ligne collective, entrée contact, sortie de commande ou sortie de commande avec entrée d'accusé. Indication d'état par LED. Fourni avec 2 diodes Transzorb (20 V), 8 résistances et 2 pattes de montage pour rail TS35.

Fonctionnalités

• Raccordement de lignes de détecteurs collectifs GMT / conventionnelles
• Sorties de commande surveillées pour volets coupe-feu, dispositifs d'alarme, aimants de portes et dispositifs de déclenchement extincteur
• Deux canaux E/S indépendants avec paramétrage flexible (ligne détecteur, entrée contact, sortie commande, accusé)
• Fenêtre temporelle de surveillance pour accusé sélectionnable
• Indication d'état via LED
• Livré avec diodes Transzorb, résistances et pattes de montage TS35

Documents / certificats

• Type : FDCIO223
• Code commande : S24218-B102-A1
• Fiche technique et instructions d'installation (module entrée/sortie Transponder)
• Certificat VdS - FDCIO223
• Certificat de conformité des performances - FDCIO223
• Déclarations UKCA / CE et Déclaration de Performance
• Déclaration environnementale produit - FDCIO223

Caractéristiques techniques

• Température de fonctionnement : -25…60 °C
• Température de stockage : -30…+65 °C
• Normes : CEA GEI I-084, EN 54-13, EN 54-17, EN 54-18
• Alimentation externe : DC 18…32 V
• Tension de fonctionnement (bus) : FDnet / C-NET DC 12…33 V
• Humidité relative : ≤85 %
• Indice de protection : IP30 (IP65 avec boîtier externe)
• Résistances RFL : 3.3 kΩ/680 Ω, 2.7 kΩ/560 Ω, 3.3 kΩ
• Section de câble : 0.2…1.5 mm² (2.5 mm²)
• Sortie de commande : DC 24 V ± 5 % / 2 x 1 A ou 1 x 1.5 A
• Compatibilité système : FDnet -> FS20, AlgoRex, SIGMASYS ; C-NET -> FS720
• Protocole de communication : FDnet / C-NET
• Ligne de détection : collectif GMT Siemens/Cerberus, Synova conventionnel/SynoLINE300, SynoLINE600 ou équivalent
• Dimensions (L x H x P) : 132 x 90 x 24 mm
• Couleur : blanc pur, RAL 9010
