Appareillage de commutation primaire 8DN8

AChaute tensionisolé à l'air sec

Présentation
Le portefeuille Blue de Siemens Energy propose des appareillages à isolation gazeuse (GIS) et des busducts isolés au gaz sans SF6, utilisant une isolation à air propre combinée à une technologie de commutation par vide. Les solutions Blue sont conçues pour atteindre un GWP nul, l'absence de produits de décomposition toxiques et pour supprimer les contraintes de manipulation liées aux gaz fluorés. Elles sont destinées à assurer une transmission d'énergie efficace, écologique et fiable pour postes terrestres, applications éoliennes offshore, installations industrielles et busducts.

Avantages clés

• Aucune émission de gaz à effet de serre nocifs en exploitation (isolation à air propre).
• Commutation par vide permettant l'interruption sans SF6.
• Conceptions modulaires et compactes pour sites contraints en espace et poids.
• Empreinte optimisée et installations plus légères grâce aux transformateurs d'instrumentation basse puissance (LPIT).
• Options numériques intégrées pour améliorer la productivité et la surveillance d'état.

Produits / variantes phares du portefeuille Blue

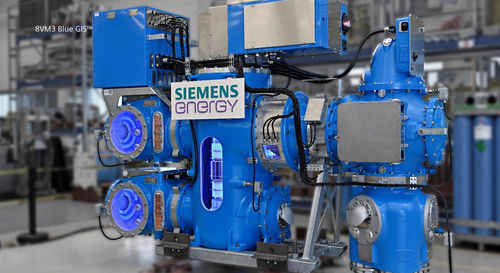

• 8VM3 / 8VM3-1 Blue GIS : appareillage personnalisable pour 72,5 kV avec conception modulaire compacte ; variantes optimisées pour usage terrestre et offshore ; options avec technologie digitale Sensgear™ intégrée.
• 8VM1 Blue GIS : 72,5 kV adapté à l'installation dans les turbines éoliennes ; disjoncteur à vide avec isolation à air propre ; optimisé pour les applications turbine.
• 8VN1 Blue GIS : premier GIS 145 kV avec disjoncteur à vide et isolation à air propre ; conçu pour une empreinte optimisée grâce à la technologie LPIT.
• 8VN1 (installations) : exemple de déploiement à grande échelle en postes (illustratif pour la variante 145 kV).
• Blue Gas-Insulated Busduct (Blue GIB) : premier busduct au monde utilisant une isolation à air propre pour des tensions jusqu'à 420 kV ; permet de réduire significativement l'utilisation de gaz fluorés par rapport aux solutions conventionnelles.
• Autres technologies GIS établies référencées : 8DN9 (tensions système jusqu'à 245 kV terrestre / 300 kV offshore), 8DQ1 (tensions nominales jusqu'à 550 kV), 8DN8 (jusqu'à 170 kV, compact et flexible).

LPIT (Low Power Instrument Transformer)

• Transformateur combiné électronique de tension et de courant remplaçant les transformateurs d'instrumentation conventionnels.
• Capteurs redondants : typiquement deux capteurs de courant et un capteur de tension par travée.
• Dispositif multi-usage pour protection et mesure ; standardisé selon les courants nominalisés.
• Installation flexible au sein du GIS entraînant environ 30 % de réduction de longueur de travée et jusqu'à ~1 500 kg de réduction de masse par travée.

Intégration numérique
Noedra Node et les solutions numériques de poste associées fournissent l'acquisition de données en temps réel, des analyses avancées et une automatisation sécurisée pour une surveillance complète de l'état et des performances du poste. L'intégration numérique favorise la détection précoce d'anomalies, la réduction des pannes forcées et l'optimisation de la maintenance.

Réalisations et déploiements

• Hornsea 3 : déploiement massif en parc éolien offshore utilisant le GIS Blue 8VM1 (exemple d'installation industrielle sans SF6).
• Poste Netze BW Burladingen : déploiement d'appareillage Blue à air propre en 145 kV combiné à des technologies de digitalisation.
• Projet acier vert Feralpi Stahlwerke : installation de Blue 110 kV sans gaz fluorés pour soutenir la décarbonation.
• Commande Fingrid (Finlande) : plusieurs travées de Blue GIS remplaçant les F‑gases par de l'air propre pour une installation nationale significative.

Caractéristiques techniques

• Média d'isolation : air propre (mélange d'azote et d'oxygène) — sans SF6, GWP nul.
• Technologie de commutation : disjoncteurs à vide.
• Tensions nominales typiques par variante : 72,5 kV (8VM3 / 8VM1 / 8VM3-1), 145 kV (8VN1), 170 kV (8DN8), 245–300 kV (gammes 8DN9), jusqu'à 420 kV (Blue Gas-Insulated Busduct), jusqu'à 550 kV (variante 8DQ1).
• Avantages LPIT : mesure combinée V & I, redondance, ~30 % de réduction de longueur de travée, ~1 500 kg de réduction de masse par travée.
• Conception : modulaire, compacte, adaptée pour intérieur/extérieur et installations offshore (variantes optimisées pour turbines éoliennes).
• Options numériques : fonctionnalités Sensgear™ intégrées (là où spécifié) et compatibilité Noedra Node pour la surveillance à distance, l'analyse et la maintenance conditionnelle.
• Environnement / normes : conçu pour répondre aux exigences réglementaires évolutives sur les F‑gases et permettre des déploiements de technologies de commutation à émissions nulles.
