Présentation
MVDC PLUS® est un système de transmission en courant continu moyenne tension qui combine l'efficacité de la transmission DC et la flexibilité des réseaux AC pour gérer des flux d'énergie omnidirectionnels issus de la production distribuée et des énergies renouvelables. Il propose une solution économique et flexible pour répondre aux enjeux des réseaux de transmission et distribution régionaux.

MVDC PLUS® : une solution complète
MVDC PLUS® fournit une sortie électrique de haute qualité, prend en charge les flux bidirectionnels, offre la compensation de puissance réactive et le contrôle actif des flux, et peut fonctionner en mode STATCOM pour le contrôle de tension et l'assistance réactive.

Capacités clés

• Sortie électrique de haute qualité
• Flux de puissance bidirectionnel
• Compensation de puissance réactive et contrôle actif des flux
• Fonction STATCOM (assistance en puissance réactive et contrôle de tension)

Motifs d'intérêt pour les systèmes MVDC

• Distances de transmission accrues : option efficace pour de plus longues portées et amélioration de la qualité de puissance
• Production distribuée : gérer la stabilité et la qualité de réseau avec l'augmentation des ERS
• Extension et modernisation du réseau : permettre des extensions d'infrastructure flexibles et des reconnexions
• Demande d'autonomie de transmission : les gestionnaires de réseau recherchent plus d'indépendance opérationnelle et de flexibilité

Domaines d'application de MVDC PLUS® (cas d'usage)

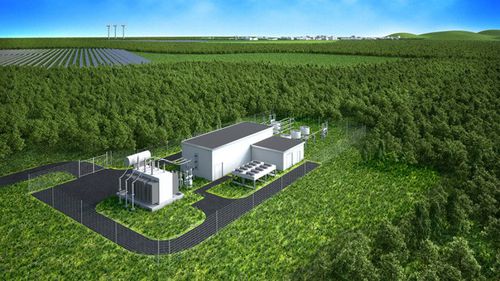

Connexions MVDC PLUS® compactes par câble ou lignes aériennes compactes pour îles, plateformes offshore et sites isolés ; lignes aériennes MV mises en œuvre avec des hauteurs réduites (< 15 m) pour un moindre impact visuel et des autorisations accélérées ; liaisons DC pour découpler des réseaux de fréquences ou niveaux de tension différents ; nœuds MVDC supplémentaires pour accroître l'indépendance des gestionnaires de réseau ; conversion AC→DC pour augmenter la capacité et éviter de lourdes extensions AC.

Caractéristiques et avantages clés de la technologie MVDC
MVDC PLUS® repose sur une technologie de convertisseur à source de tension modulaire multilevel et est proposée en trois niveaux normalisés. La technologie améliore la connectivité, augmente la capacité, réduit l'empreinte environnementale par rapport à des extensions AC équivalentes et offre une efficacité économique.

Applications de la technologie MVDC

• Éolien offshore : transmission efficace des fermes offshore vers les réseaux terrestres
• Microréseaux : performance et fiabilité accrues pour les systèmes décentralisés
• Transport : transmission d'énergie pour chemins de fer et infrastructures VE
• Charges sous-marines : alimentation fiable d'équipements sous-marins
• Navires : systèmes électriques embarqués et gestion énergétique stable
• Centres de données : gestion efficace de l'alimentation pour des opérations à forte demande
• Plateformes pétrolières et gazières : transmission offshore fiable
• Raccordement de petites communautés : permettre aux sites isolés d'accéder à des réseaux plus larges
• Alimentation de secours : solutions robustes pour la résilience en cas de coupure

Aspects techniques
MVDC PLUS® utilise une topologie monopole symétrique basée sur la technologie VSC multilevel modulaire. Les stations de conversion produisent des formes d'onde sinusoïdales quasi idéales, supportent les flux bidirectionnels, opèrent en STATCOM pour la compensation réactive et permettent le contrôle actif des flux pour stabiliser les réseaux avec des apports renouvelables intermittents.

Avantages opérationnels et performances
La conversion d'installations AC existantes vers MVDC PLUS® peut augmenter les capacités de transmission (améliorations typiques indiquées dans les scénarios : 20–80%). MVDC PLUS® prend en charge les capacités de black start pour le redémarrage d'îlots autonomes. Les lignes aériennes MV peuvent être mises en œuvre avec un impact visuel réduit (hauteurs < 15 m) tout en permettant des transmissions allant jusqu'à environ 150 MW par liaison MVDC.

Ressources et documentation
Des ressources techniques telles qu'un livre blanc et une fiche produit sont disponibles, fournissant des fiches techniques et des illustrations de performance.

Caractéristiques / spécifications techniques

• Nom commercial : MVDC PLUS®
• Fabricant / Marque : Siemens Energy
• Technologie : convertisseur à source de tension multilevel modulaire (VSC)
• Topologie : disposition monopole symétrique (topologie HVDC simplifiée)
• Standardisation : disponible en trois niveaux de puissance standardisés
• Plage de transmission : conçue pour la transmission DC moyenne tension, mises en œuvre supportant environ 30 MW à 150 MW par liaison
• Fonctionnalités : flux bidirectionnel, fonctionnement STATCOM (compensation réactive et contrôle de tension), contrôle actif des flux
• Applications : connexions îles/réseau, éolien offshore, microréseaux, charges sous-marines, navires, centres de données, plateformes pétrolières et gazières, raccordement de communautés isolées, alimentation de secours
• Options d'infrastructure : câble ou lignes aériennes compactes (Lignes MV avec impact visuel réduit, hauteurs < 15 m)
• Améliorations de performance en conversion AC→DC : augmentation de capacité typique entre 20 % et 80 % selon l'application
• Impact environnemental / spatial : mise en œuvre compacte et efficiente par rapport aux extensions AC équivalentes
