Sectionneur à ouverture centrale 3DN1

haute tensionmodulairepour disjoncteur

Présentation
Les sectionneurs et dispositifs de mise à la terre haute tension Siemens Energy offrent une séparation visible et une mise hors tension sûre sur une large plage de tensions et d'environnements. Ils associent des concepts de contact et d'entraînement éprouvés à une ingénierie modulaire pour postes, lignes aériennes et applications de transport d'énergie critiques.

Caractéristiques principales

• Plage de tension : 36 kV à 800 kV (plage principale)
• Courant nominal jusqu'à 5000 A; capacité de court-circuit citée jusqu'à 80 kA (1 s)
• Matériaux et concept adaptés aux zones sismiques et climats sévères
• Adaptés pour installation intérieure et extérieure, y compris zones côtières et régions à fort risque de gel
• Conçus pour satisfaire les exigences de capacité de coupure, y compris courants de commutation et couplages électromagnétiques/électrostatiques

Avantages

• Concepts de contact sans maintenance (designs classiques sans éléments ressorts)
• Type testé selon IEC 62271-102 et tests selon normes nationales si requis
• Système qualité certifié DIN EN ISO 9001
• Groupes livrés testés en routine et pré-réglés pour simplifier montage et mise en service
• Fonctionnement éprouvé sur le long terme et assistance technique disponible à vie

Variantes des sectionneurs et mises à la terre

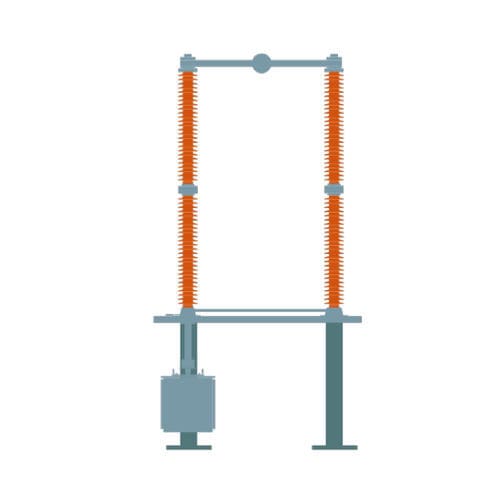

• 3DN1 sectionneurs à rupture centrale : type le plus répandu, deux isolateurs rotatifs ouvrant/fermant latéralement les contacts ; châssis intégré, grand écartement de phase en disposition parallèle, système de contact sans maintenance et limites RIV étendues pour réduire les interférences.
• 3DN2 sectionneurs à rupture double : pour espace phase limité ou impossibilité d'ouverture verticale ; trois isolateurs porteurs, conception compacte et stable pour fortes contraintes mécaniques, verrouillage automatique en option et compatibilité parafoudres.
• 3DN3 sectionneurs à pantographe : encombrement minimal, connexion au busbar par ciseaux caractéristiques ; coupure verticale, adapté aux barres flexibles ou rigides, conception compacte et auto-verrouillante.
• 3DN4 sectionneurs à rupture verticale : ouverture verticale du chemin de courant permettant petits écartements de phase ; mouvement oscillant et rotationnel garantissant une tenue diélectrique élevée en brouillard salin ; livrés en ensembles prêts à réduire le temps d'installation.

Conception modulaire
Tous les types partagent les mêmes composants de base afin de simplifier l'ingénierie, les pièces de rechange et la logistique.

• Chemin de courant
• Système de contact (sauf pantographes)
• Isolateur porteur (sauf pantographes)
• Isolateur rotatif (sauf pantographes)
• Châssis
• Barres de liaison (sauf sectionneurs à rupture centrale)
• Entraînement

Systèmes de contact

• Augmentation de la force de contact sous court-circuit
• Haute stabilité dynamique et thermique en cas de courant de fuite
• Optimisé pour revêtement argent et fonctionnement sans lubrification
• Fonctionnement durable sans maintenance avec concept éprouvé (+40 ans d'exploitation)

Systèmes d'entraînement

• Ensembles finis et pré-réglés pour simplifier installation et mise en service
• Coques robustes (p. ex. acier inox, IP54) et contacts auxiliaires testés IEC
• Options : 3DV8 entraînement moteur (transmission intégrée, faible bruit), 3DV4 entraînement manuel (levier verrouillable pour maintenance sûre), 3DV1 unité de contrôle (centralisation signaux/commandes)
• Conformité aux normes internationales (IEC, GOST R, GB) et options anti-condensation/chauffage

Applications
Conçus pour postes AIS et GIS, lignes aériennes et grands projets de transport d'énergie nécessitant séparation visible, mise hors tension sûre et commutation fiable, même en climats sévères.

Caractéristiques techniques

• Plages de tension : 36 kV à 800 kV (plage principale) — plages référencées jusqu'à 40,5 kV–1200 kV dans la documentation complémentaire
• Courant nominal : jusqu'à 5000 A
• Courant de court-circuit nominal : exemples jusqu'à 80 kA (1 s)
• Température ambiante exemple : -60 °C à +55 °C
• Type testé selon IEC 62271-102 ; essais également selon ANSI, GOST R, GB selon application
• Gestion de la qualité : DIN EN ISO 9001
• Livraison : ensembles testés en routine et pré-réglés pour réduire temps de montage et mise en service
