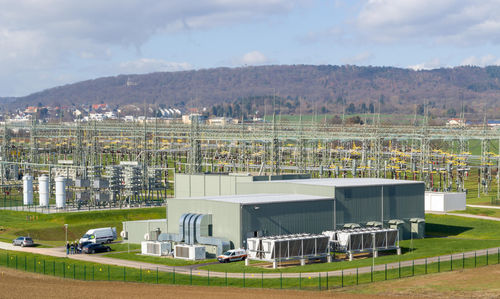

Compensateur SVC SVC PLUS® (STATCOM)

dynamique de puissance réactive

Aperçu
SVC PLUS® est une solution STATCOM basée sur une architecture MMC conçue pour la compensation dynamique de puissance réactive et la régulation rapide de la tension dans les réseaux de transport et les sites industriels. L'architecture modulaire multilevel offre une réponse rapide, une réduction des émissions harmoniques et une évolutivité flexible pour favoriser l'intégration des énergies renouvelables variables et améliorer la stabilité du réseau.

Principales capacités et avantages

• Compensation dynamique rapide de la puissance réactive et régulation de la tension pour les exploitants et les réseaux de transport.
• Conception STATCOM basée sur MMC permettant une réponse très rapide, une génération d'harmoniques réduite et un contrôle précis des flux de puissance réactive et active.
• Réduction du nombre de composants et simplification de l'ingénierie, réduisant les délais de mise en service et les coûts sur le cycle de vie.
• Empreinte compacte : l'architecture modulaire peut réduire l'encombrement d'installation d'environ 50 % par rapport à un SVC conventionnel de même puissance.
• Options mobiles et containerisées pour un renfort temporaire rapide du réseau et une restauration accélérée après incident.

Conception et composants
SVC PLUS® intègre une topologie de convertisseur modulaire multilevel (MMC) avec des semiconducteurs IGBT industriels, des réactances, des condensateurs et, pour les applications réseau, des transformateurs de puissance. Le système est conçu pour une exploitation fiable et une planification simplifiée, avec des modules standardisés pour un déploiement évolutif.

Fonctionnalités, applications et variantes

• SVC PLUS® containerisé : logements intégrés en usine pour minimiser les travaux de génie civil et réduire la durée des projets.
• STATCOM mobile : unités mobiles préconfigurées avec raccordement plug-and-play pour le soutien d'urgence et la remise en service rapide.
• SVC PLUS FS® (E-STATCOM) : variante de stabilisation de fréquence capable d'émuler l'inertie et d'injecter de la puissance active pour le contrôle de fréquence.
• Variantes industrielles : solutions adaptées pour fours à arc électrique et autres charges dynamiques afin de réduire le flicker, atténuer les harmoniques et améliorer la qualité de l'énergie de production.

Informations techniques et bénéfices

• Stabilité et qualité de puissance : injection rapide de puissance inductive ou capacitive pour prévenir l'effondrement de tension et soutenir les fonctions de black-start et de grid-forming.
• Atténuation des harmoniques et du flicker : la génération d'onde multilevel réduit les émissions harmoniques et diminue le besoin de filtres volumineux.
• Contrôle rapide et précis : commandes avancées permettant des commutations IGBT rapides et une gestion précise des échanges de puissance réactive/active avec le réseau.
• Évolutivité et flexibilité : design modulaire facilitant une expansion progressive et l'adaptation aux contraintes du site.
• Contribution environnementale : facilite une plus grande pénétration des énergies renouvelables et aide à réduire les émissions de CO₂ par une meilleure intégration réseau.

Exemple de projet réussi
Exemple : installation clé en main SVC PLUS® améliorant la stabilité réseau et l'intégration des renouvelables. Plage d'exploitation citée : ±300 Mvar à 380 kV (exemple de projet) avec filtrage harmonique de pointe et disponibilité d'usine rapportée supérieure à 99 %.

Avantages de la technologie MMC

• Distorsion harmonique réduite grâce à la synthèse d'ondes multilevel, réduisant la dépendance aux filtres volumineux.
• Scalabilité modulaire pour des performances adaptées et une adaptation facilitée au site.
• Fiabilité et efficacité des coûts améliorées grâce à la réduction du nombre de composants et à la maintenance simplifiée.
• Contrôle de puissance rapide et précis pour la gestion dynamique de la puissance réactive et active.

Applications

• Exploitants de réseaux de transport pour la stabilité de tension, la prévention des blackouts et le support grid-forming.
• Renforcement d'urgence et temporaire du réseau avec des STATCOM mobiles.
• Sites industriels nécessitant réduction du flicker, atténuation des harmoniques et compensation des charges dynamiques.

Caractéristiques techniques

• Famille de produits / nom commercial : SVC PLUS®
• Technologie de base : convertisseur modulaire multilevel (MMC) topology à source de tension
• Composants typiques : semiconducteurs IGBT de classe industrielle, réactances, condensateurs, transformateurs de puissance AC (applications réseau)
• Variantes : SVC PLUS® containerisé, STATCOM mobile (mobile SVC PLUS®), SVC PLUS FS® (E-STATCOM)
• Points forts de performance : réponse dynamique très rapide en puissance réactive ; génération d'harmoniques réduite ; encombrement compact (réduction d'empreinte jusqu'à ~50 % vs SVC conventionnel de même puissance)
• Plage d'exploitation citée (exemple de projet) : SVC PLUS® ±300 Mvar à 380 kV
• Avantages typiques : stabilité de tension améliorée, réduction du flicker, atténuation des harmoniques, disponibilité d'usine >99 % rapportée dans l'exemple
