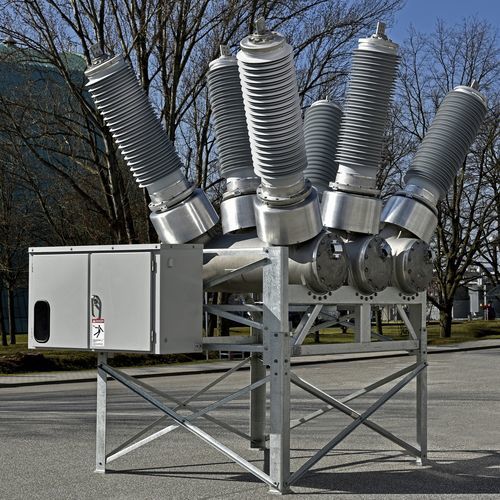

Disjoncteur à bain hors tension 3AP1 DT

isolé au gaz SF6contre les courts-circuitsde haute tension

Vue d'ensemble
Les disjoncteurs haute tension Siemens Energy couvrent un large spectre d'applications pour les réseaux de transmission et les postes. Les familles de produits (3AP, 3AV et variantes) comprennent des disjoncteurs live‑tank, dead‑tank, compacts et des variantes sectionneuses, ainsi que le portefeuille Blue sans SF6. Les plateformes modulaires permettent l'adaptation aux exigences clients tout en facilitant des intervalles de maintenance prolongés et la conformité environnementale.

Types : comparaison

• Disjoncteurs live‑tank — 72.5 kV à 1100 kV : conception modulaire ; fonctionnement en monopolaire ou tripolaire ; isolateurs en porcelaine ou composite ; résistances de fermeture en option.
• Disjoncteurs dead‑tank — 72.5 kV à 550 kV : interruption jusqu'à 90 kA ; fonctionnement en 2 cycles ; bases communes ou séparées ; résistances de fermeture en option ; solutions flexibles de transformateurs de courant.
• Dead tank compact (DTC) — 145 kV et 245 kV : encombrement réduit avec flexibilité opérationnelle et fiabilité comparables.
• Disjoncteurs sectionneurs (DCB) — 145 kV et 420 kV : fonctions de commutation et de sectionnement intégrées pour réduire l'emprise et simplifier la conception.

Live‑tank et disjoncteurs sectionneurs (types sélectionnés et points clés)

• 3AP1 FG — jusqu'à 245 kV ; une unité d'interruption par pôle ; température d'utilisation −60 à +55 °C.
• 3AP1 FI — jusqu'à 300 kV ; fonctionnement monopolaire avec bases séparées ; très bonne stabilité sismique.
• 3AV1 FG Blue — technologie à vide, zéro F‑gazes, zéro GWP ; jusqu'à 145 kV ; en service depuis 2017.
• 3AP2/3 FI — jusqu'à 550 kV ; deux unités d'interruption par pôle ; intervalle de maintenance prolongé (~25 ans).
• 3AP2 DCB 420 kV — disjoncteur et sectionneur en un appareil ; gain de coût et d'espace ; mécanisme monopolaire sur bases séparées.
• 3AP1 DCB 145 kV — disjoncteur et sectionneur intégrés ; mécanisme tripolaire sur base commune ; gain de coût et d'espace.
• 3AP4/5 FI — jusqu'à 800 kV ; quatre unités d'interruption par pôle ; disponible avec ou sans résistances de fermeture.

Dead‑tank et dead tank compact (types sélectionnés et points clés)

• 3AP2/3 DT — jusqu'à 550 kV ; deux unités d'interruption par pôle ; intervalle de maintenance prolongé (~25 ans).
• 3AP1 DT — jusqu'à ~170 kV avec gaz mixtes ; adapté aux très basses températures ; disponible avec ou sans résistances de fermeture.
• 3AP1 DTC — agencement compact pour espaces confinés et conditions extrêmes ; deux unités d'interruption par pôle.
• 3AV1 Blue DT — variante dead‑tank sans SF6, commercialisée pour faible impact climatique ; fonctionne à 72.5–145 kV.

Portefeuille Blue
Le portefeuille Blue regroupe des produits sans SF6 basés sur les technologies de commutation sous vide et à air propre. Les solutions Blue visent zéro F‑gazes et constituent une alternative aux appareillages à base de SF6 lorsque l'impact environnemental est contraint.

Spécifications techniques et caractéristiques

• Capacité de tension : couverture de 72.5 kV à 1100 kV selon le type.
• Capacité d'interruption : conceptions dead‑tank jusqu'à 90 kA (selon le produit).
• Plage environnementale : variantes sélectionnées pour températures extrêmes (ex. −60 à +55 °C).
• Fonctionnalités de conception : plateformes modulaires ; configurations mono‑ ou multipolaires ; options d'isolateurs porcelaine/composite ; résistances de fermeture en option ; variantes DCB pour réduire l'emprise.
• Maintenance : intervalles prolongés pour certains designs (ex. maintenance après ~25 ans ; certains mécanismes annoncés pour ~6 000 cycles).

Technologies de coupure

• Interruption sous vide — utilisée dans la gamme 3AV1 Blue : interrupteurs à vide étanches, pas d'émission de F‑gazes, bonne performance de commutation et adaptée aux basses températures.
• Interrupteur à auto‑compression — principe d'extinction d'arc utilisé dans la famille 3AP jusqu'à 1100 kV avec longue évolution technique.
• Mécanisme à ressorts à énergie accumulée — principe breveté pour mécanismes d'entraînement fiables et à faible consommation d'énergie dans la famille 3AP.

Accessoires et solutions numériques

• Unité de commande PSD — commutation contrôlée, réenclenchement automatique, support IEC 61850 / DNP3, évaluation graphique et historique de commutation.
• Analyseur d'érosion SiCEA01 — évalue l'usure des contacts à partir des courants de coupure ; fournit avertissements/alarme ; communication Ethernet.
• Sensgear® — surveillance numérique pour appareillage : surveillance temps réel, analyses, données produit/météo/GPS, transmission cloud chiffrée pour maintenance proactive et diagnostic à distance.

Données techniques (synthèse)

• Gamme de tensions : typiquement 72.5 kV à 1100 kV selon les familles de produits.
• Tensions des produits Blue : solutions sans SF6 (vide / air propre) jusqu'à ~145 kV (ex. 3AV1 FG Blue, 3AV1 Blue DT).
• Capacité d'interruption : jusqu'à 90 kA pour certains designs dead‑tank.
• Unités d'interruption par pôle : 1 à 4 selon la classe de tension et la conception.
• Classes de température : types sélectionnés pour très basses températures (ex. −60 °C à +55 °C).
