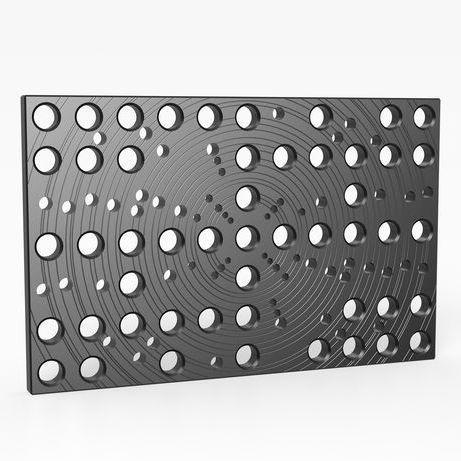

Plaque de bridage rectangulaire 2-280220.P
monté sur bride

plaque de bridage rectangulaire
plaque de bridage rectangulaire
plaque de bridage rectangulaire
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Forme
rectangulaire
Autres caractéristiques
monté sur bride

Description

Longueur (a)550 mm Largeur (b)350 mm Épaisseur (d)25 mm Poids30 kg La plaque de bridage 550 pour bride DIN permet une mise en place rapide grâce aux boulons ajustés. La bride est positionnée au moyen des boulons ajustés et serrée sur la plaque grâce aux boulons de serrage. Grâce aux alésages 16 et 28 dans lesquelles d'autres éléments de bridage peuvent être fixés, une multitude de possibilités sont offertes. D'autres dimensions sont possibles sur demande. La livraison d'une plaque de bridage 550 comprend: 2x boulons ajustés Ø 13,8 2x boulons ajustés Ø 17,8 2x boulons ajustés Ø 21,8 2x boulons ajustés Ø 25,8 2x boulons ajustés Ø 29,8 2x boulons ajustés Ø 32,8 Pour utiliser les plaques de bridage en System 16, des éléments de liaison sont nécessaires comme des boulons de liaison (Réf. 000562), des boulons rapides Combi (Réf. 000520) ou des douilles de réduction (Réf. 000546). Pour utiliser les plaques de bridage en System 22, des éléments de liaison sont nécessaires comme des boulons de liaison (Réf. 028022), des boulons rapides Combi (Réf. 002822) ou des douilles de réduction (Réf. 000544). ‐ Pour bride DIN 2632 / 2633 Cote nominale DN 15 - DN 400, bride DIN 2634 / 2635 Cote nominale DN 50 - DN 300.
