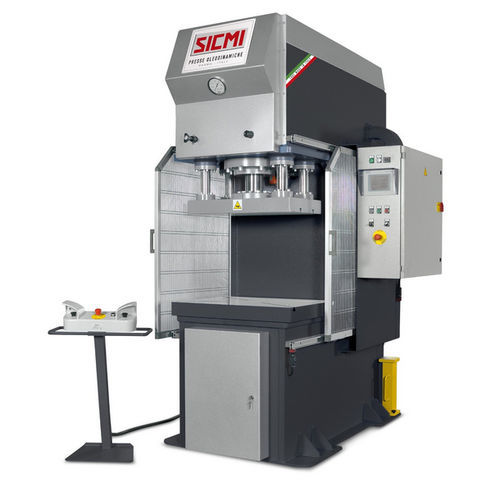

Presse hydraulique MCL 35

d'estampaged'emboutissagepour le moulage

Description générale
Presse hydraulique à col de cygne pour l'estampage, l'emboutissage et la déformation des tôles. La presse hydraulique MCL a une vitesse d'approche du cylindre principal allant jusqu'à 125 mm/sec et est équipée d'une surface supérieure mobile, qui coulisse le long de 4 guides, et d'une surface inférieure fixe, qui est boulonnée à la structure monolithique de la presse. Les deux tables sont équipées de rainures en forme de T pour une fixation rapide et facile des moules.

Le vérin hydraulique a une course de 500 mm, tandis que l'écart entre les plates-formes de travail est de 600 mm. La presse à col de cygne est équipée d'une unité de commande hydraulique avec électrovannes surveillées Rexroth.

Équipements standards

• CPU Siemens pour la définition des quotas
• Réglage du vérin avec fins de course
• Commandes de mouvement automatiques à l’aide de doubles boutons
• Échangeur thermique air/huile
• Pressostat
• Clôtures métalliques de protection latérales
• Certificat de conformité CE – « annexe IV »

Accessoires optionnels

• Barrières photoélectriques frontales
• Commande numérique avec écran Siemens
• Coussin porte-flans de 20 à 80 tonnes
• Commande numérique du coussin hydraulique
• Temporisateur
• Compteur de pièces
• Filets de protection latéraux coulissants avec capteurs de sécurité
• Guides prismatiques
• Vanne proportionnelle pour le contrôle de la vitesse
• Vanne proportionnelle pour le contrôle de la pression
• Gestion séparée de la vitesse d’approche et de la vitesse de travail
• Pompe à piston à cylindrée variable
• Échangeur air/huile avec recirculation indépendante

Caractéristiques / spécifications techniques

• Type : Presse hydraulique à col de cygne
• Applications : Estampage, emboutissage, formage, déformation des tôles
• Vitesse d'approche du cylindre principal : jusqu'à 125 mm/sec
• Course du vérin hydraulique : 500 mm
• Écart entre les plates-formes de travail : 600 mm
• Surface supérieure mobile sur 4 guides
• Surface inférieure fixe boulonnée à la structure
• Rainures en T sur les deux tables
• Unité de commande hydraulique avec électrovannes surveillées Rexroth
• CPU Siemens
• Réglage du vérin avec fins de course
• Commandes automatiques à doubles boutons
• Échangeur thermique air/huile
• Pressostat
• Clôtures métalliques de protection latérales
• Certificat de conformité CE – annexe IV
