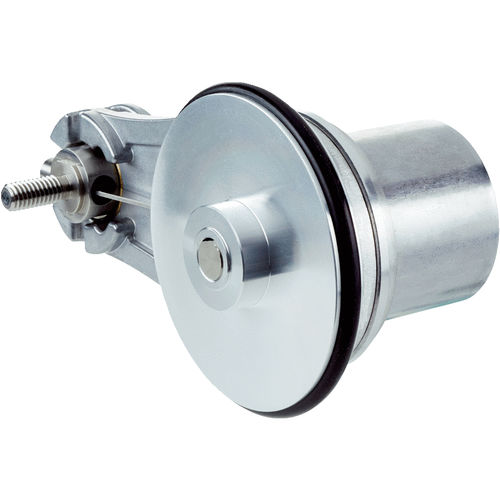

Odomètre DBV50 series

Système de roue mesureuse compact et peu encombrant avec une petite profondeur de montage Grand débattement et force de pressage élevée pour la compensation des inégalités de la surface à mesurer Réglage simple et reproductible de la précontrainte élastique Prévention des pannes du système grâce au système de limitation de la course élastique destiné à protéger le ressort de toute surcharge Grande adaptabilité à diverses applications grâce aux multiples possibilités de montage du codeur sur le bras à ressort Le fonctionnement fiable grâce au codeur robuste à charge radiale élevée Nombreuses interfaces électriques, possibilités de raccordement et résolutions Système de roue mesureuse compact d’une très grande flexibilité et facile à monter Le codeur à roue mesureuse DBV50 est un système à roue mesureuse permettant de mesurer les mouvements linéaires. Il comprend un codeur incrémental DBS50, une roue mesureuse en aluminium d’un diamètre de 200 mm et un bras à ressort. La résolution maximale est de 0,08 mm par impulsion. Le bras à ressort a un débattement maximal de 14 mm, une force maximale de 20 N et offre un réglage aisé de la précontrainte pour un réglage reproductible de la précontrainte élastique. Un système de limitation du débattement protège le ressort de toute surcharge. Le codeur peut être pivoté et monté des deux côtés du bras à ressort permettant ainsi d’adapter la pose du câble à l’application. Le système de roue mesureuse est disponible avec nombreuses interfaces électriques, possibilités de raccordement et résolutions. En bref Pivotement du codeur par pas de 30° Montage du codeur possible des deux côtés du bras à ressort,
