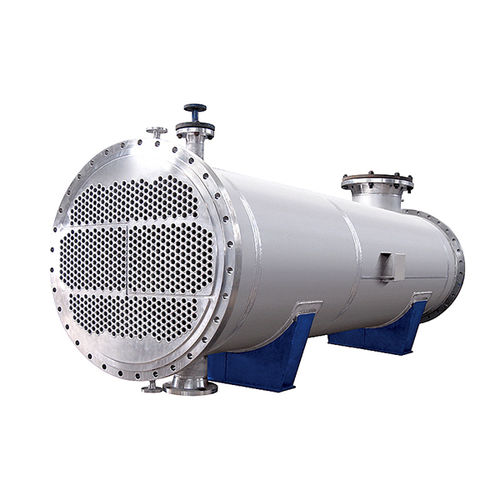

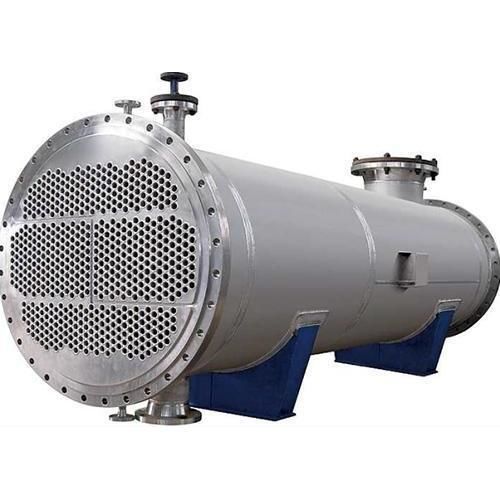

Échangeur de chaleur à faisceau tubulaire

en acier inoxydableen inoxsur mesure

Vue d'ensemble du produit
L'échangeur de chaleur à double plaque tubulaire adopte des plaques tubulaires indépendantes pour le côté tube et le côté coque afin de minimiser le risque de contamination croisée, de permettre la détection rapide des fuites et d'assurer la sécurité de la production. Il est conçu pour les process où le mélange des fluides côté tube et côté coque est strictement interdit et où une conception sanitaire et une vidange complète sont requises.

Caractéristiques clés

• Conception à double plaque tubulaire avec chambre intermédiaire de surveillance des fuites pour détecter et localiser les fuites entre les côtés tube et coque.
• Évite la contamination croisée entre les circuits tube et coque ; adapté aux exigences strictes de séparation des milieux.
• Construction sanitaire : tubes en acier inoxydable (par exemple 316L) et surfaces internes lisses pour faciliter le nettoyage et la stérilisation.
• Conception à vidange complète avec vanne de purge inférieure pour condensats, eaux de rinçage et résidus ; compatible avec les procédures CIP/SIP.
• Dimensions et configurations personnalisables selon les besoins du process et les normes industrielles.

Applications typiques

• Procédés de l'industrie chimique où le mélange est interdit.
• Projets pétrochimiques et de raffinage — Hengli Petrochemical (projet intégré raffinage & chimie 20 Mt/an), Xinjiang Daqo, Dalian Hengli.
• Industrie agroalimentaire et boissons avec exigences sanitaires élevées.
• Production de polysilicium et autres lignes à haute pureté.

Spécifications techniques

• Conception : double plaque tubulaire (plaques tubulaires indépendantes pour les côtés tube et coque) avec dispositif de surveillance des fuites.
• Matériaux : tubes en acier inoxydable sanitaire (ex. 316L) et matériaux de coque compatibles ; sélection selon les exigences du process.
• Inspection & surveillance : accès pour détection de fuites entre plaques tubulaires ; orifices configurables pour capteurs ou contrôles visuels.
• Maintenance : agencement à vidange complète, vanne de purge inférieure, surfaces lisses pour réduire les angles morts et faciliter le nettoyage/stérilisation.
• Conformité : configurable pour répondre aux codes et normes sanitaires spécifiques au secteur.
