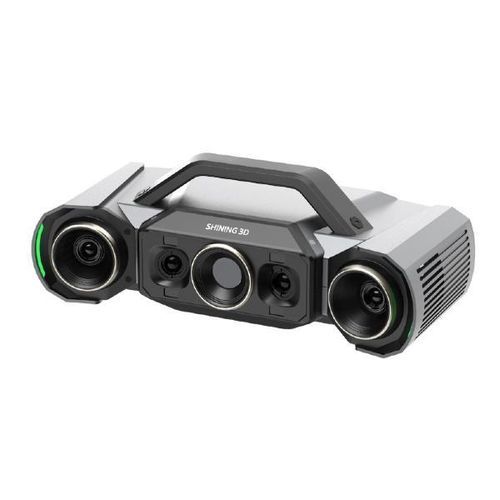

Scanner 3D OptimScan Q12/Q9 HD

pour bras de mesurede mesure de formepour mesure dimensionnelle

Présentation
OptimScan Q12/Q9 HD est un scanner d'inspection 3D conçu pour une précision micronique et la capture fidèle de géométries complexes. Il combine quatre caméras haute résolution et une projection à motifs à LED bleue pour générer des nuages de points denses, avec des résultats vérifiables selon les standards métrologiques.

Fonctionnalités clés

• Précision jusqu'à 0,004 mm (petite plage)
• Deux plages de balayage commutables d'un simple clic
• Fusion Monoculaire-Stéréoscopique (MSF) pour améliorer la couverture et l'intégrité des données
• Capture en une seule prise < 1 s par acquisition
• Vérifié selon VDI/VDE 2634 et ISO 10360 dans un laboratoire accrédité ISO/IEC 17025

Précision avec assurance métrologique
Conçu pour dépasser les limites des systèmes à projection de franges classiques, le système restitue des détails à l'échelle micron pour les petites caractéristiques et surfaces complexes. Calibration et tests d'acceptation suivent VDI/VDE 2634 et ISO 10360 en laboratoire accrédité ISO/IEC 17025, garantissant traçabilité.

Changement de plage simplifié
Les deux plages de balayage se basculent instantanément et se fusionnent de manière transparente en logiciel pour combiner couverture étendue et détails fins.

• Grande plage : 220 × 150 mm
• Petite plage : 80 × 50 mm

Fusion Monoculaire-Stéréoscopique (MSF)
La MSF étend la couverture des données et renforce l'intégrité autour des coins, des jonctions et des zones occultées, réduisant la nécessité de passes supplémentaires.

Modes d'utilisation flexibles
Trois modes adaptés aux différents flux d'inspection :

• Manuel : portable, numérisation contrôlée par l'opérateur pour contrôles ponctuels.
• Semi-automatisé : trépied fixe avec plateau tournant automatique (capacité jusqu'à 20 kg selon configuration) pour des inspections répétables.
• Entièrement automatisé : intégration robotique pour inspection en ligne précise et mesures de série.

Plateau tournant à deux axes (option)
Le plateau tournant automatique à deux axes optionnel permet la numérisation multi-angle automatisée (jusqu'à 3 kg pour l'accessoire concerné) et des balayages complémentaires intelligents. Le système utilise une plateforme de calcul à double processeur ; chaque capture est < 1 s.

Fonctions logicielles OptimScan
Logiciel OptimScan puissant et mis à jour en continu, sans frais cachés. Fonctions clés :

• Modèles de numérisation
• Détection des vibrations
• Contrôle de la température
• Découpe de l'arrière-plan

SHINING3D Inspect (option)
Logiciel d'inspection modulaire facilitant le flux complet de l'acquisition à la génération de rapports. Adapté au contrôle dimensionnel et qualité industrielle ; apporte traçabilité et capacité PTB selon application.

Applications

• Contrôle dimensionnel de composants (GD&T) : pièces usinées de précision comme blocs moteurs, boîtiers de transmission, aubes de turbine, composants de freinage — acquisition rapide de nuages de points haute densité pour analyse des tolérances et comparaisons CAO.
• Contrôle qualité des pièces estampées et tôles : numérisation des contours pour analyse du springback et inspection pleine taille pour détecter défauts mineurs et optimiser l'outillage.
• Développement et réparation de moules : numérisation de moules usés pour rétro‑ingénierie, guidage de reconditionnement et comparaison cycle de vie.
• Inspection automatisée en ligne (intégration robotique) : numérisation embarquée sur robot pour rapports d'inspection en temps réel et suivi des tendances de production.

Logiciels compatibles

• SHINING3D Inspect (pour l'inspection 3D)
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro (pour rétro-ingénierie)
• BlueStar Mapping (pour le mapping de texture)
• Geomagic Design X

Caractéristiques / spécifications techniques

• Type de produit : OptimScan Q12 HD, OptimScan Q9 HD
• FOV : Grande plage 220 × 150 mm ; Petite plage 80 × 50 mm
• Précision : Grande plage 0,01 mm ; Petite plage 0,004 mm
• Distance entre points : OptimScan Q12 HD — Grande : 0,054 mm ; Petite : 0,02 mm ; OptimScan Q9 HD — Grande : 0,06 mm ; Petite : 0,03 mm
• Distance de travail : Grande plage 600 mm ; Petite plage 200 mm
• Profondeur de champ : Grande plage 120 mm ; Petite plage 30 mm
• Résolution caméras : OptimScan Q12 HD : 4 × 12,3 MP ; OptimScan Q9 HD : 4 × 9 MP
• Source lumineuse : LED bleue (motifs de réseau)
• Poids : 3,6 kg
• Dimensions : 366 × 162 × 132 mm
• Longueur du câble de données : 5 m
• Certifications : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Test d'acceptation : VDI/VDE 2634 Part 2 & ISO 10360 (tests réalisés en laboratoire accrédité ISO/IEC 17025)
