Cobot RobotScan series

3 axespour l'assemblagepick and place

Présentation
Les solutions d'automatisation SHINING 3D offrent une numérisation 3D à haute efficacité et grande homogénéité pour la fabrication moderne. En intégrant des technologies avancées de scan 3D avec un bras robotisé, une base de contrôle et une table tournante, la solution fournit des flux de travail automatisés de bout en bout pour l'inspection en série, la mesure en ligne, le contrôle qualité et la traçabilité numérique.

RobotScan Series
RobotScan Series est conçue pour remplacer les opérations manuelles par l'automatisation robotique. Elle permet la numérisation 3D entièrement automatisée et standardisée pour acquérir rapidement des données géométriques précises et générer automatiquement des rapports d'inspection détaillés. Le système prend en charge des configurations personnalisées pour des besoins d'inspection spécifiques et s'intègre aux systèmes MES pour un retour d'information en temps réel et une gestion sécurisée des données, améliorant ainsi l'efficacité et la qualité en fabrication intelligente.

Conception modulaire — capacités clés

• Intégration multi-systèmes
• Mesure 3D plein champ haute précision
• Exploitation et installation simplifiées
• Inspection à haute efficacité

Solutions d'automatisation standard
La solution d'automatisation standardisée de la RobotScan Series est conçue pour répondre aux demandes d'inspection typiques en production moderne. Elle prend en charge à la fois les scanners par projection de franges haute précision et les scanners laser portables.

Configurations mises en avant et cas d'usage

• RobotScan Q12 — Ciblant les composants à détails fins (aubes, supports, connecteurs, engrenages, boîtiers, composants électroniques). Capteur conçu pour la mesure de petites pièces aux surfaces complexes ou aux arêtes vives. Convient pour le moulage par injection, la fonderie sous pression, la fonderie à cire perdue et les pièces usinées CNC. Offre une mesure optique 3D automatisée avec grande répétabilité et technologie de projection de franges pour précision et richesse de détails.
• RobotScan UE Pro2 — Adapté aux pièces en tôle petites et moyennes, carters de moulage, pièces usinées et composants de moules. Forte adaptabilité aux matériaux (y compris surfaces noires, brillantes et réfléchissantes). Fournit connectivité sans fil et filaire pour une installation flexible sur site. Utilise la technologie laser portable adaptée aux environnements d'atelier avec haute précision et efficacité.
• RobotScan Combo+ — Numérisation 3D automatisée économique pour l'inspection en série de petites et moyennes pièces moulées et usinées ; prend en charge des composants de tailles mixtes tels que couvercles, pièces de garniture, assemblages et carters moyens.

Logiciels de contrôle et d'inspection

• RobotScan Control — Logiciel d'automatisation professionnel pour piloter des bras robot collaboratifs, des tables tournantes servo et des scanners 3D. Permet l'exécution complète des flux de travail depuis la programmation de trajectoire jusqu'au scan 3D et à l'inspection via une interface orientée processus et intuitive pour améliorer l'efficacité et la stabilité de l'automatisation.
• SHINING3D Inspect — Logiciel d'inspection industriel (certifié PTB) qui traite les données de scan 3D haute précision pour des comparaisons 3D détaillées, des mesures et la génération de rapports d'inspection. Fournit des résultats d'inspection fiables et traçables répondant aux exigences de contrôle qualité en production.

Personnalisation et composants
La RobotScan Series propose des configurations entièrement personnalisables incluant bras robotisés (plusieurs marques et spécifications), scanners métrologiques SHINING 3D, tables tournantes, dispositifs de fixation, systèmes PLC, modules logiciels et rails pour robots. Marques de robots supportées : Huayan Robotics; Universal Robots (UR); FANUC; DOBOT Robotics. Les tables tournantes et les rails peuvent être adaptés en capacité de charge, diamètre, modes de rotation et enveloppe de travail pour s'ajuster aux environnements de production spécifiques.

Numérisation 3D automatisée en action

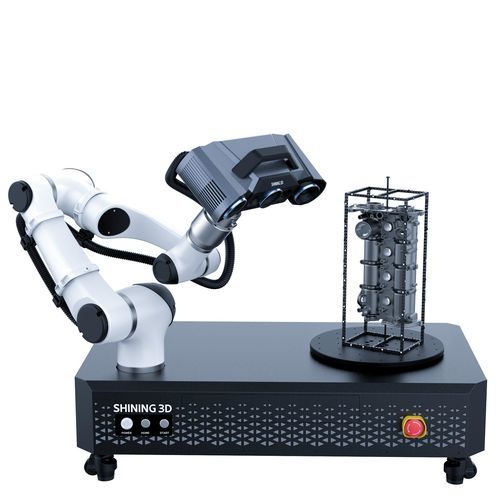

RobotScan associe un scanner 3D, un bras robotisé, une base de contrôle et une table tournante dans une solution modulaire. L'installation inclut une calibration automatisée, la programmation visuelle des flux de travail et des options de chargement/déchargement pour réaliser le scan et la manutention des pièces sans intervention manuelle.

Caractéristiques / spécifications techniques

• Taille d'objet mesurable : ≤ 500 mm
• Capacité de charge de la table tournante : ≤ 20 kg
• Type de robot : Cobot, Huayan Robotics
• Rayon de travail du robot : 800 mm
• Dimensions : 1030 × 670 × 270 mm
• Poids : 70 kg
• Alimentation : 100 – 240V (Monophasé, 10A)
• Espace de travail sécurisé : 2400 × 2400 × 1600 mm
