Système de scanning 3D FreeScan UE Nova

pour CNDpour mesure dimensionnellepour le contrôle qualité

Présentation

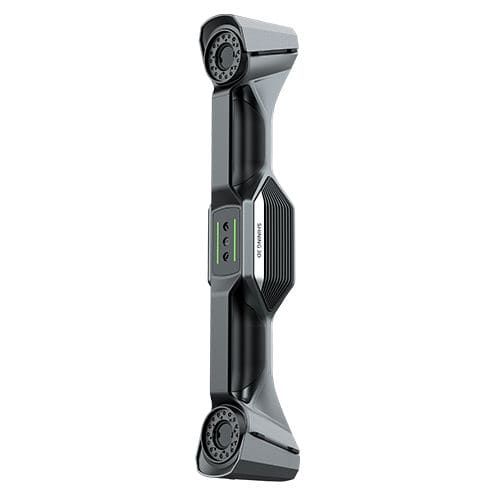

FreeScan UE Nova est un scanner 3D métrologique sans fil conçu pour la capture à grande échelle grâce à un champ de vision étendu, permettant des mesures, inspections et rétroconceptions efficaces sur site pour de grandes pièces et ensembles.

Principales caractéristiques

• Couverture de scan extra-large : FOV jusqu'à 2,6 × 2,2 m et distance maximale de 2,6 m
• Acquisition haute vitesse : 50 lignes laser pour une capture rapide des données (jusqu'à 4 600 000 points/s)
• Fonctionnement sans fil avec modules de communication intégrés et connexion filaire (fibre) en option
• Batteries échangeables à chaud et modules de calcul embarqués pour une utilisation prolongée sur site

FOV flexible et plages de travail

• Mode proche (300–800 mm) : capture détaillée en espaces restreints
• Mode standard (600–1500 mm) : compromis vitesse/détails pour les tâches générales
• Mode éloigné (1200–2600 mm) : couverture rapide d'objets très volumineux

Photogrammétrie vidéo (VPG)
Utilise la photogrammétrie vidéo brevetée de SHINING 3D sans marqueurs codés. La tige d'étalonnage intégrée et la vérification des marqueurs en temps réel fournissent une précision volumétrique de 0,072 + 0,012 mm/m pour un enregistrement multi-capteurs fiable.

Mobilité et productivité sur site

• Conception légère et portable (env. 1,6 kg) adaptée à l'inspection terrain et à l'atelier
• Batteries échangeables à chaud pour une continuité d'utilisation sur les projets longs
• Calcul embarqué pour un traitement sur site rapide sans dépendre en permanence d'un PC externe

Qualité des données et matériaux

• Précision volumétrique et ponctuelle adaptée à l'inspection et à la rétroconception
• Compatible avec divers types de surfaces, y compris noires et réfléchissantes, grâce au laser bleu
• Indicateurs de qualité des données pour évaluation en temps réel lors de la photogrammétrie

Compatibilité logicielle

• SHINING3D Inspect
• PolyWorks Inspector
• Geomagic Control X
• EXModel Pro
• Geomagic Design X
• BlueStar Mapping

Applications

• Inspection et contrôle qualité de grandes pièces (énergie, industrie lourde, services publics)
• Maintenance et inspection de machines de chantier et de transport
• Mesures sur lignes automobiles, inspection de tôlerie et composants
• Métrologie sur site, rétroconception et R&D

Spécifications

• Précision volumétrique (VPG) : 0,072 + 0,012 mm/m
• Précision : 0,072 mm
• Résolution : 0,5–10 mm
• FOV maximum : 2600 × 2200 mm
• Vitesse de scan : jusqu'à 4 600 000 points/s (FreeScan UE Nova)
• Profondeur de champ : jusqu'à 2300 mm (plage 300–2600 mm)
• Connectivité : sans fil & filaire (fibre)
• Poids : env. 1,6 kg
• Source lumineuse : laser bleu
• Batteries échangeables : oui (hot-swap)
• Certifications : CE, FCC, ROHS, WEEE, KC, FDA, UKCA, IP50, TELEC, TiSAX
• Test d'acceptation / traçabilité : VDI/VDE 2634 Partie 3 & ISO 10360 (étalonnage en laboratoire accrédité ISO/IEC 17025)
