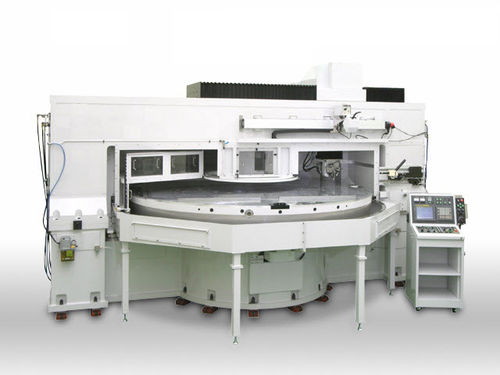

Machine de tournage CNC UTD series
verticale3 axesde haute précision

machine de tournage CNC
machine de tournage CNC
machine de tournage CNC
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de commande
CNC
Orientation de la broche
verticale
Nombre d'axes
3 axes
Autres caractéristiques
de haute précision, haute rigidité, à colonne, de grande taille
Diamètre

2 200 mm, 3 400 mm
(86,61 in, 133,86 in)

Course X

1 100 mm, 1 850 mm
(43 in, 73 in)

Course Z

160 mm, 240 mm
(6 in, 9 in)

Avance rapide sur X

1 500 mm/min
(1 in/s)

Avance rapide sur Z

1 500 mm/min
(1 in/s)

Poids

1 000 kg, 38 000 kg
(2 205 lb, 83 776 lb)

Description

Cette machine est un tour de précision de type vertical utilisé pour l'usinage d'un moule de lentille de Fresnel de grande taille. Les caractéristiques suivantes permettent d'obtenir un mouvement de machine et une précision d'usinage élevés. Fonction de réglage très précis des bords d'outil L'axe de pivotement de la tête pivotante qui exécute un réglage très précis du bord de l'outil est pris en charge par une broche à palier aérostatique de type table de haute précision. Un codeur rotatif de haute précision est fourni en retour de position Précision du faux-rond de la table La table est supportée par un guide à palier hydrostatique, et un mécanisme qui minimise l'influence des vibrations et la production de chaleur du moteur d'entraînement de la table est équipé. Rigidité de la machine augmentée au maximum La colonne et le rail transversal sont coulés en monobloc. Le système de guidage à rouleaux V-V de haute rigidité et de haute précision avec système non circulaire est équipé dans le système de guidage de la selle, ce qui permet d'obtenir une grande rigidité. Applications Moulage d'une lentille de Fresnel destinée à être utilisée dans le système de concentration de l'énergie solaire -> Usinage d'un moule de lentille pour l'incidence de la lumière solaire à haute densité sur le dispositif de batterie solaire

---
