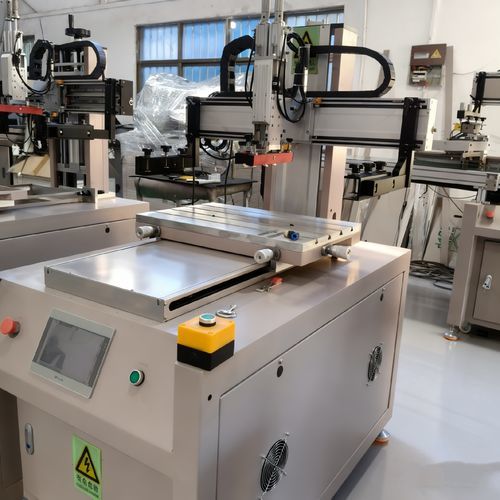

Machine de sérigraphie pour l'électronique

pour l'industrie plastiquepour l'industrie du papierde haute précision

Description générale
Cette machine d'impression sérigraphique à plateau coulissant est conçue pour l'impression plane de haute précision sur une large gamme de matériaux rigides et semi-rigides. Elle répond aux besoins d'impression détaillée sur verre trempé, écrans tactiles capacitifs et produits céramiques conducteurs, ainsi que sur plastiques et tôles métalliques.

Personnalisation & Applications

• Personnalisation : configurations spéciales adaptables selon les exigences du client (dimensions de cadre, répartition du vide, options d'automatisation).
• Applications principales : verre trempé de haute précision, écrans tactiles capacitifs, composants céramiques conducteurs.
• Matériaux adaptés : papier, plastiques (PVC, PET), verre, céramique, métal, panneaux solaires, panneaux PCB.
• Domaines d'utilisation : électronique, appareils électroménagers, instrumentation et fabrication de composants de précision nécessitant une sérigraphie plane fine.

Caractéristiques de la machine

• Système raclette et inondation : structure principale en aluminium importé ; commutation pneumatique raclette/inondation ; réglage rapide et précis de la pression et de la hauteur avec affichage d'échelle pour une reproductibilité des paramètres.
• Guidage : guides à rouleaux croisés importés de Taïwan pour un déplacement linéaire précis et stable.
• Structure du plateau : base en acier norme GB pour stabilité moléculaire et résistance à la déformation ; surface en aluminium anodisée pour une dureté accrue et résistance aux rayures.
• Ventouse du plateau : source de vide par ventilateur silencieux pour un vide constant avec réduction du niveau sonore.
• Sécurité : protections intégrées, capteurs photoélectriques et boutons d'arrêt d'urgence pour une utilisation sûre et fiable.

Spécifications

• Production : 400-800 pièces/h
• Poids de la machine : 550 kg
• Hauteur du plateau depuis le sol : 950 mm
• Dimensions surface du plateau : 400 mm × 600 mm
• Zone de vide : 300 mm × 500 mm
• Surface d'impression maxi : 400 mm × 600 mm
• Diamètre des trous de vide : Ø1 mm
• Épaisseur cadre d'écran : 20 mm − 40 mm
• Réglage du cadre : réglable aux 4 coins, ±5 mm
