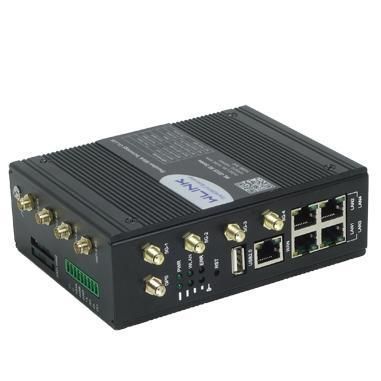

Modem sans fil WL-G535

cellulaireGPSWiFi

Aperçu
Le WL-G535 prend en charge les modes 5G NR SA et NSA avec compatibilité descendante 4G LTE et 3G. Il atteint un débit cellulaire théorique jusqu'à 3,4 Gbps et intègre un processeur quad‑core ARM Cortex‑A53 1,8 GHz avec moteur de chiffrement matériel. Le routeur dispose de 5 ports GbE, d'interfaces série RS232/RS485, de sorties DI/DO programmables, d'un module 802.11ax (Wi‑Fi 6) double bande avec débits sans fil concurrents jusqu'à 1,8 Gbps et propose en option un environnement d'exécution OpenWrt personnalisé pour des déploiements sur mesure.

Applications

• Automatisation d'usine et contrôle industriel
• Communications pour réseaux électriques intelligents
• Systèmes de transport intelligents (ITS)
• Surveillance environnementale et à distance
• Surveillance de sécurité et réseaux de sécurité publique
• Affichage numérique et autres scénarios IoT industriels

Points forts

• Performances 5G double mode : prise en charge SA/NSA avec module 5G industriel, débit théorique 3,4 Gbps
• CPU quad‑core Qualcomm ARM A53 1,8 GHz pour multitâche et faible latence
• Interfaces polyvalentes : 5x Ethernet Gigabit (configurable 4x LAN + 1x WAN ou 5x LAN), RS232, RS485, DI/DO, USB 2.0
• Wi‑Fi 6 double bande : 2x2 MU‑MIMO OFDMA — 600 Mbps sur 2,4 GHz et 1201 Mbps sur 5 GHz
• Options OS flexibles : WLINK OS (basé sur Linux) avec prise en charge OpenWrt en option
• Gestion cloud pour configuration centralisée, surveillance et maintenance
• Sécurité et VPN avancés : DMVPN, OpenVPN, IPsec (IKEv1/IKEv2), L2TPv3, NAT, pare‑feu stateful, ACL et filtrage de paquets

Schéma d'interface / Visuels
Comprend des schémas avant/arrière et des illustrations de disposition des ports (ports Ethernet, emplacements SIM, connecteurs d'antenne, ports série, borne I/O).

Contenu de l'emballage

• 1x WL-G535 Router
• 4x antennes Wi‑Fi
• 4x antennes magnétiques 5G
• 1x câble Ethernet
• 1x adaptateur secteur

Documentation
Fiche technique et guide de démarrage rapide G Series disponibles.

Caractéristiques / spécifications techniques

• Cellulaire (5G) : prise en charge multi‑bande 5G NR (ex. n1/n2/n3/n5/n7/n8/n12/n13/n14/n18/n20/n25/n26/n28/n29/n30/n38/n40/n41/n48/n66/n71/n75/n76/n77/n78/n79)
• 4G/LTE : bandes FDD/TDD multiples (B1/B2/B3/B4/B5/B7/B8/B9/B12/B13/B14/B17/B18/B19/B20/B25/B26/B28/B29/B30/B32/B34/B38/B39/B40/B41/B42/B48/B66/B71)
• 3G : HSPA/UMTS B1/B2/B3/B4/B5/B6/B8/B19
• Système matériel : Qualcomm ARM A53 quad‑core 1,8 GHz; 1 GB DDR3; 32 MB NOR Flash (256 MB NAND optionnel); watchdog matériel
• Ethernet : 5x Gigabit Ethernet (configurable 4x LAN + 1x WAN ou 5x LAN)
• USB : 1x USB 2.0
• Série / I/O : 1x RS232, 1x RS485, 2x I/O (contact sec)
• Alimentation / SIM / Antennes : entrée DC (prise 2 broches); 2x emplacements SIM; 4x interfaces antenne SMA‑K 5G; 2x interfaces Wi‑Fi SMA‑RP; interface GPS optionnelle
• GPS (optionnel) : sensibilité -160 dBm; précision 2,5 m CEP; fréquence de mise à jour jusqu'à 5 Hz
• LED : PWR, Signal, WLAN, NET, LAN (LAN1~LAN4, WAN)
• WLAN : IEEE 802.11 n/ac/ax; 2x2 MU‑MIMO OFDMA — 600 Mbps (2,4 GHz), 1201 Mbps (5 GHz)
• Alimentation : DC +9~60 V (adaptateur standard 12 V/2 A); veille 600 mA@12 VDC; en ligne 750 mA@12 VDC
• Mécanique & environnement : châssis métal galvanisé avec vis de mise à la terre; dimensions 142 x 108 x 48 mm (sans antennes); poids 750 g (sans accessoires); température de fonctionnement -30 à +75 °C; stockage -40 à +85 °C; humidité 0–95% sans condensation
• Garantie : deux ans
• Conformité : FCC, CE, RoHS, CCC
• Système : WLINK OS (basé sur Linux); support OpenWrt en option
• Sécurité / Pare‑feu : SNAT/DMZ, redirection de port, filtrage IP/MAC/mots‑clés/domaines, contrôle d'accès, protection anti‑DoS
• Protocoles réseau : IPv4 (IPv6 optionnel), PPPoE, UDP/TCP/ICMP/NTP/DHCP, HTTP/HTTPS, UPnP, SNMP, TR‑069
• Surveillance réseau : contrôle ICMP, vérification du trafic, traceroute, capture de paquets, graphiques de bande passante et trafic
• VPN : WireGuard client/serveur, Zerotier, GRE, OpenVPN (TLS1.2), PPTP/L2TP client, L2TPv3, IPsec (IKEv1/IKEv2), DMVPN
• Fonctionnalités réseau : basculement 5G/WAN, VLAN, gestion de bande passante, NAT/DMZ, IP passthrough/redirection de port, routage statique/dynamique
• Gestion : GUI locale/à distance, Telnet/SSH, plateforme WLINK M2M
• Modes WLAN : AP, AP+WDS, Client sans fil, Wireless Ethernet Bridge, WDS
• Sécurité Wi‑Fi : WEP, WPA/WPA2 Personal/Enterprise, support RADIUS
