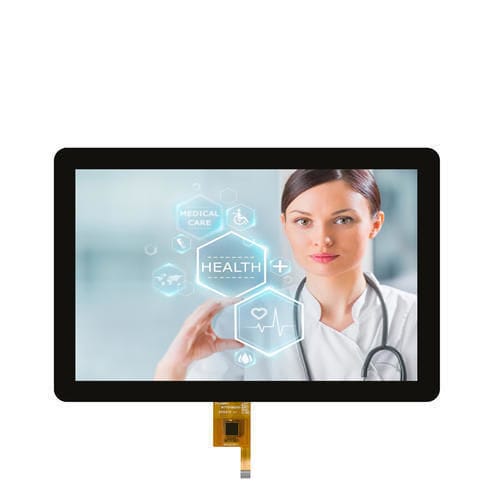

Module d'affichage TFT LCD WTY101A08A01LM

IPSà écran tactile capacitifà écran tactile multi-points

Présentation du produit
Cet écran tactile TFT LCD 10,1 pouces (modèle WTY101A08A01LM) intègre une dalle IPS en 1280×800 et une interface vidéo LVDS. Le module offre de larges angles de vue, une restitution colorimétrique précise et un taux de rafraîchissement de 60 Hz. Lisible en plein jour, il est disponible en montage optique ou montage air et prend en charge une dalle tactile capacitive G+G pilotée par le contrôleur GT928 via une interface I2C (IIC), adapté aux applications B2B intérieures et extérieures.

Caractéristiques d’affichage

• Haute définition : résolution 1280×800 pour des images nettes.
• Technologie IPS : angles de vue larges et couleurs stables à 60 Hz.
• Lisibilité solaire : visibilité améliorée en conditions de forte luminosité ambiante.
• Interface LVDS : transmission vidéo stable avec faible latence.
• Options de collage : collage optique ou collage air pour une meilleure robustesse et performance optique.

Caractéristiques de la dalle tactile

• Tactile capacitif : support multi-touch jusqu’à 10 points.
• Structure : G+G (verre+verre) pour résistance aux rayures et durabilité.
• Contrôleur tactile : GT928 pour détection fiable.
• Interface tactile : I2C (IIC).
• Dureté de la surface : 6H.

Caractéristiques générales

• Format compact 10,1 pouces pour intégration dans divers équipements.
• Plage de fonctionnement large pour différents environnements.
• Compatibilité multi-OS : Windows, Android, Linux, UNIX, etc.

Applications

• Contrôle industriel : panneaux HMI, interfaces machine, supervision de processus.
• Panneaux domotiques et interfaces d’appareils.
• Équipements médicaux : dispositifs portables, monitoring patient.
• Automobile : IVI, tableaux de bord, unités principales.
• Appareils portables : tablettes, terminaux portables.
• Signalétique numérique : écrans intérieurs/extérieurs et bornes.

Paramètres techniques (table)

• Modèle : WTY101A08A01LM
• Taille : 10,1 pouces (diagonale) | 1280×800
• Type LCD : TFT
• Type d’écran : IPS
• Interface : LVDS (vidéo) / RGB indiqué
• Nombre de broches : 40Pin
• Luminosité : 300 cd/m²
• Contraste : 1000:1
• Angle de vue : all o'clock ; 80/80/80/80 (Typ.)
• Zone active : 216.96 × 135.60 mm
• Dimensions extérieures : 229.25 × 149.05 × 2.6 mm
• Options anti-reflets : anti-éblouissement / anti-reflet / anti-empreintes disponibles
• Tactile : capacitif G+G, 10 points, contrôleur GT928, interface I2C
• Dureté : 6H
• Méthode de collage : collage optique, collage air
• Température de fonctionnement : -10°C à +50°C
• Température de stockage : -20°C à +60°C
• Systèmes pris en charge : Windows, Android, Linux, UNIX

Spécifications / Caractéristiques techniques

• Modèle : WTY101A08A01LM
• Taille diagonale : 10,1 pouces
• Résolution : 1280 × 800
• Type de dalle : TFT IPS
• Interface : LVDS (vidéo)
• Nombre de broches : 40Pin
• Luminosité : 300 cd/m²
• Contraste : 1000:1
• Angle de vue : all o'clock, 80/80/80/80 (Typ.)
• Zone active : 216.96 × 135.60 mm
• Dimensions extérieures : 229.25 × 149.05 × 2.6 mm
• Tactile : capacitif G+G, 10 points, contrôleur GT928, interface I2C
• Dureté de surface : 6H
• Options de collage : collage optique ou collage air
• Temp. fonctionnement : -10°C à +50°C ; Temp. stockage : -20°C à +60°C
• Domaines d’application : contrôle industriel, domotique, médical, automobile, portables, signalétique numérique
