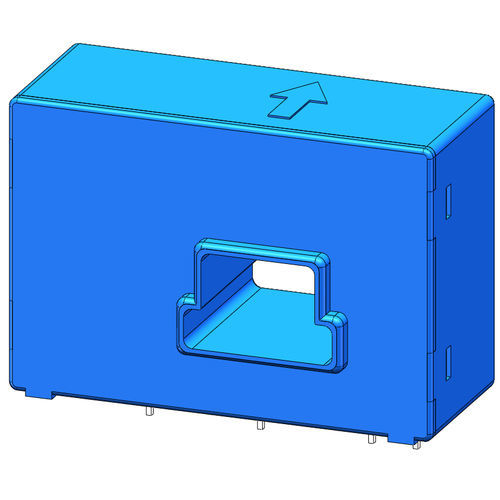

Capteur de courant à effet Hall à boucle fermée SCB31

Détails du produit
Le capteur de courant à effet Hall en boucle fermée série SCB31 est une nouvelle génération de capteurs de courant en boucle fermée basée sur le principe de l'effet Hall. Il peut mesurer avec précision le courant continu, alternatif et pulsé ainsi que d'autres formes d'ondes irrégulières dans des conditions d'isolation électrique. Perforations de type carré, utilisées pour les connexions en cuivre, il est largement utilisé dans les onduleurs, les alimentations, les panneaux DC et les machines à souder, etc.

Données techniques

• Courant nominal efficace (Ipn) : ±100AT / ±200AT
• Plage de mesure (Ip) : 200AT / 420AT
• Résistance de route Rmax : 20~80Ω / 12~70Ω
• Courant de sortie : ±50mA / ±100mA
• Rapport de transformation : 1:2000
• Résistance de mesure : 40Ω
• Tension de fonctionnement : DC ±12V ou ±15V (±5%)
• Précision @ Ta=25°C : ±0.5% FS
• Linéarité @ Ta=25°C : ±0.1% FS
• Courant de décalage : < ±0.2mA / < ±0.1mA
• Caractéristiques de température de décalage : < ±0.2%/°C
• Dérive thermique de Vo : Valeurs typiques ±0.1mA, maximum ±0.5mA / Valeurs typiques ±0.05mA, maximum ±0.25mA
• Précision de suivi Di/Dt : >100A/us
• Bande passante : DC ~100kHz
• Temps de réponse : < 1uS
• Décalage d'hystérésis : < 0.5mA (si=F.S. 0<--- --->Courant nominal efficace)
• Tension de tenue : 3kVrms/50Hz/min
• Consommation de courant : 10mA + courant de sortie
• Température de fonctionnement : -40~+125°C
• Température de stockage : -40~+125°C

Dimensions (mm)

• Erreur de taille : ±0.5mm
• Ouverture primaire : □17*4.5+13*6.5mm
• Sortie de précision : □0.64*0.56mm*4, Découpe PCB recommandée : 0.9mm
• La direction de l'indication IP est la direction positive du courant
• Un câblage incorrect peut endommager le capteur

Caractéristiques / Spécifications techniques

• Capteur de courant à effet Hall en boucle fermée
• Mesure les courants DC, AC, pulsés et à forme d'onde irrégulière
• Isolation électrique
• Perforation carrée pour connexions en cuivre
• Applications : onduleurs, alimentation, panneau DC, machines à souder
• Courant nominal efficace : ±100AT / ±200AT
• Plage de mesure : 200AT / 420AT
• Courant de sortie : ±50mA / ±100mA
• Rapport de transformation : 1:2000
• Tension de fonctionnement : DC ±12V ou ±15V (±5%)
• Précision : ±0.5% FS
• Linéarité : ±0.1% FS
• Bande passante : DC ~100kHz
• Temps de réponse : <1uS
• Température de fonctionnement : -40~+125°C
