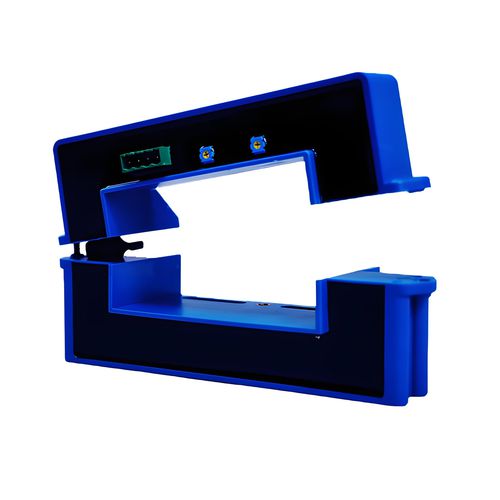

Capteur de courant à effet Hall à boucle ouverte SCY10

DCACde haute précision

Aperçu du produit
Le capteur de courant à effet Hall série SCY10 est une nouvelle génération de capteurs de courant à noyau fendu en boucle ouverte basé sur le principe de l'effet Hall. Il peut mesurer avec précision le courant continu, alternatif, pulsé et divers courants à forme d'onde irrégulière dans des conditions d'isolation électrique. Le capteur dispose d'une perforation de type fenêtre carrée pour les connexions en cuivre et est largement utilisé dans les onduleurs, les alimentations, les panneaux CC, les machines à souder et d'autres équipements.

• Mesure en boucle ouverte
• Isolation galvanique entre les circuits primaire et secondaire
• Mesure les courants continus, alternatifs ou pulsés
• Conception à noyau fendu permettant l'ouverture/fermeture sans retirer la ligne de barre omnibus pour une installation facile
• Grande perforation carrée, principalement pour la mesure du courant des conducteurs en cuivre
• Haute précision, faible consommation d'énergie, haute fiabilité et forte capacité de surcharge

Données techniques
Paramètres (25°C) Modèle : SCY10-

Courant nominal RMS (Ipn) :

• ±800AT
• ±1000AT
• ±1200AT
• ±1500AT
• ±2000AT
• ±2500AT
• ±3000A

Plage de mesure (Ip) : 2*Ipn
Résistance de charge Rmax : ≥10kΩ
Tension de sortie : ±4V
Tension de fonctionnement : CC ±12V ou ±15V (±5%)
Précision @ Ta=25°C : ±1%
Linéarité @ Ta=25°C : ±1%
Tension de tenue : 3kVrms/50Hz/min
Tension de décalage : < ±30mV
Caractéristiques de température de décalage : < ±0.1%/°C
Dérive thermique de Vo : < ±1mV/°C (If=0)
Décalage d'hystérésis : < ±25mV (if=F.S.)
Temps de réponse : < 7uS
Bande passante (-3db) : ± CC - 4KHZ
Consommation de courant : <±23mA
Température de fonctionnement : -40~+85°C
Température de stockage : -40~+85°C

Dimensions (mm)
Ouverture primaire : □104*40mm
Terminal de sortie : 2EDGVC-5.08-4P ; Prise d'accouplement : 2EDGK-5.08-4P
La direction d'indication IP est la direction positive du courant, OFS est le réglage zéro, et GIN est la régulation de sortie
Un câblage incorrect peut endommager le capteur
Erreur de taille : ±1mm

Instructions
Le capteur de courant à effet Hall à noyau fendu série SCY10 est un capteur de courant à effet Hall à double alimentation avec mesure en boucle ouverte. Il y a une isolation galvanique entre les circuits primaire et secondaire du capteur, permettant la mesure des courants continus, alternatifs ou pulsés. La conception à noyau fendu permet au capteur de s'ouvrir et de se fermer sans retirer la ligne de barre omnibus, facilitant ainsi l'installation. La grande perforation carrée est principalement destinée à la mesure du courant des conducteurs en cuivre. Les caractéristiques incluent une haute précision, une faible consommation d'énergie, une haute fiabilité et une forte capacité de surcharge.

Caractéristiques / Spécifications techniques

• Capteur de courant à effet Hall en boucle ouverte
• Conception à noyau fendu pour une installation facile
• Mesure les courants continus, alternatifs et pulsés
• Isolation galvanique entre les circuits primaire et secondaire
• Courant nominal RMS : ±800AT à ±3000A
• Tension de sortie : ±4V
• Tension de fonctionnement : CC ±12V ou ±15V (±5%)
• Précision : ±1%
• Linéarité : ±1%
• Tension de tenue : 3kVrms/50Hz/min
• Température de fonctionnement : -40~+85°C
• Ouverture primaire : carré 104x40mm
• Terminal de sortie : 2EDGVC-5.08-4P
