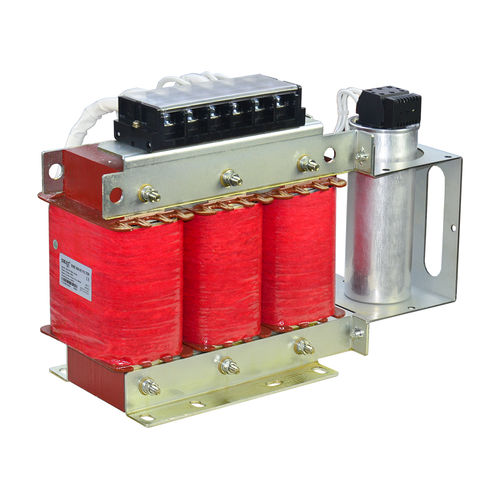

Filtre électronique sinusoïdal SKS-SF-0091-4A/05
passe-baspassiftriphasé

filtre électronique sinusoïdal
filtre électronique sinusoïdal
filtre électronique sinusoïdal
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Bande passante
passe-bas
Type
passif
Autres caractéristiques
triphasé, sinusoïdal, d'harmonique, pour moteur
Tension

400 V

Courant primaire

91 A

Description

Filtre sinusoïdalApplications : Ventilateurs, convoyeurs, pompes Installations HVAC, compresseurs Ascenseurs, grues, énergie éolienne, UPS, EPS Entraînement de moteur avec un long câble Entraînement de moteur avec plusieurs moteurs en parallèle Applications moyenne tension (déployées devant le transformateur élévateur) Filtre sinusoïdalDonnées techniques : Plage de tension nominale : 3*380 à 500VAC±10% Fréquence du moteur : 0-120Hz ; Fréquence de commutation : 2.0kHz -16K HZ ; Tension d'ondulation résiduelle : THDv<5% Chute de tension au courant nominal:≦10%(50HZ) ; Longueur du câble moteur : jusqu'à 2000m ; Modèle de travail:Continu pour un fonctionnement en intérieur Puissance d'entrée normale du moteur : 3,7 kW à 630 kW ; Rendement:98 à 99%@tension et puissance normales du réseau Capacité de surcharge : 150% 60S, 120% 60min Tension d'essai : 2240VDC, 2s (ligne/ligne) 2720VDC, 2s (lignes/case) Rigidité diélectrique : AC4000V/5mA/60s Résistance d'isolation:noyau enroulé,≧100MΩ(DC1000V) ; Climatic Category(IEC60068-1):25/100/21 Protection:IP30(IP40/IP54 sur demande),intérieur:IP20 Refroidissement:air forcé interne Type de charge : charge moteur typique ; transformateur élévateur standard ; autre charge linéaire ; Filtre sinusoïdal Normes techniques Condensateurs:CEI EN 60831-1/2,IEC 831-1/2 Equipement:CEI EN60439-1,IEC 439-1,IEC 60939 Filtre sinusoïdal Caractéristique : Les filtres sinusoïdaux Sikes pour divers servomoteurs ou systèmes VSD (notamment pour les onduleurs ou les fournisseurs d'énergie à découpage), sont conçus pour modifier la tension de sortie PWM de l'onduleur et générer une tension presque sinusoïdale. La série passive est destinée à être utilisée dans un réseau 380v-480v. Sikes vous offre un autre choix économique que les filtres Schaffner et MTE.

---
