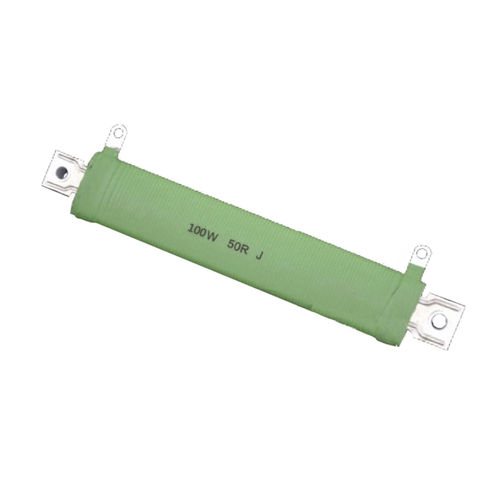

Résistance bobinée RXB23 series

sur étrierà retardateur de flammeovale

Les résistances de la série RXB23 sont conçues pour un montage compact refroidi par air pulsé. Tous les types peuvent être fournis avec des bornes sous tension pour un montage direct sur les rails de courant et peuvent être fournis pour un montage direct sur les cartes PC. Ils sont disponibles en version normale ou à faible inductance en forme ronde ou ovale. Tous les types sont stables à la tension continue. Caractéristiques principales : 1.Forme compacte et structure moulée complète 2.charge d'impulsion élevée (10 x en 5s) et haute capacité de vibration 3.Enroulement normal ou non inductif 4.haute précision avec une tolérance de 0,5 %, 1 %, 3 %, 5 % et 10 % en option 5.large plage de tension de fonctionnement de 360V~3400V Caractéristiques : 1.Puissance nominale : 30KW à 300W, sur la base d'un débit d'air libre de 25°C (jusqu'à 800W sur demande) 2.Valeurs de résistance : de 0,1Ω à 100 KΩ (jusqu'à 500 KΩ sur demande) 3.Coefficients de température:25,50 ,100 et 400ppm/°C ou selon les besoins 4.Température de fonctionnement : -55°C à +110°C 5.Résistance d'isolation : >1000MΩ (500V 25°C 25°C 75% d'humidité relative) 6.Rigidité diélectrique : >3.0KV 50Hz 50Hz 1min(25°C 75% humidité relative) 7.Protection IP : IP00, IP20, ou selon les besoins 8.Température de surface maxi : 350°C 9.Raccordement : à souder, AMP, Vis, Câbles 10.Climat : IEC 68-2-3 56 jours à 40°C et 93 % (Vitr. En.) Application : 1.la charge et la décharge de condensateurs, 2.résistance d'équilibrage, pied-de-biche ou montage sur circuit imprimé 3.filtre, machines électriques d'usage général, disponible par la distribution 4.le freinage léger de l'onduleur et de toute autre application de charge de puissance moyenne.
