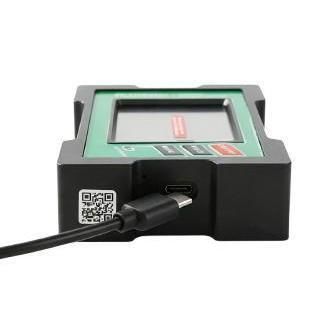

Inclinomètre 2 axes GDS8 series

1 axenumériqueUSB

Présentation du produit
La série GDS8 de RUICOM Technology propose des inclinomètres numériques haute précision conçus pour les mesures d'angle, l'alignement et le contrôle en environnement industriel. Le dispositif intègre une détection micromécanique, des cœurs de mesure doubles et un mécanisme de compensation dynamique Y/X associé à un algorithme propriétaire de contre-compensation et un modèle de compensation thermique pour améliorer la précision et la stabilité long terme.

Caractéristiques principales

• Modèles : GDS810 (mono-axe) et GDS820 (bi-axe).
• Plages de mesure angulaire disponibles : ±15°, ±30°, ±45° (selon variante).
• Résolution : 0,001° ; précision sur l'étendue totale jusqu'à <0,005° pour les variantes haut de gamme.
• Trois modes de mesure/affichage : angle (°), degrés·minutes·secondes et mm/m.
• Réponse rapide, sortie de données stable via interface Type-C.
• Structure magnétique d'adsorption pour montage latéral ou inférieur ; boîtier en aluminium anodisé adapté à l'environnement industriel.
• Mémoire interne, écran LCD 64 couleurs, batterie rechargeable 3,7 V (~11 h d'autonomie, ~5 h de charge).
• Protection IP54, résistance aux vibrations (10g @11ms) et aux chocs (10grms / 10–100Hz).

Spécifications techniques

• Axe de mesure : GDS810 mono-axe ; GDS820 bi-axe.
• Plages angulaires : ±15°, ±30°, ±45° (selon modèle/variante).
• Précision angulaire (plage entière) : GDS810 : <0,005° (±15°), <0,01° (±30°), <0,03° (±45°) ; GDS820 : <0,005° (±15°), <0,01° (±30°).
• Résolution angulaire : 0,001° ; répétabilité ≤0,003°.
• Exemples de plages mm/m : 267 / 577 / 1035 (selon variante) ; résolution mm/m : 0,02 ; exemples de précision mm/m : 0,1 / 0,2 / 0,5.
• Température de fonctionnement : -10°C à +70°C ; humidité : jusqu'à 85 % HR.
• Alimentation : batterie rechargeable 3,7 V ; temps de charge ≈5 h ; fonctionnement continu ≈11 h.
• Sortie de données : Type-C ; logiciel inclus : application VC.
• Écran : LCD 64 couleurs, surface visible L57.6 × W43.2 mm.
• Dimensions : 109 × 77 × 27 mm ; poids ≤350 g ; matériau : alliage d'aluminium anodisé ; protection : IP54.

Applications

• Alignement et nivellement de machines (outillage, gabarits, presses).
• Calibrage et contrôle qualité en production.
• Surveillance de l'inclinaison de plates-formes et structures (construction, plateformes industrielles).
• Assemblage de précision, alignement de suiveurs solaires et opérations de calibration sur site.

Commande et accessoires

• Variantes disponibles : GDS810 (mono-axe) et GDS820 (bi-axe) avec choix de plages angulaires et options mm/m.
• Livraison standard : appareil, câble Type-C, accès logiciel VC et documentation de base ; options : supports magnétiques, certificat d'étalonnage, batteries de rechange et services OEM ou firmware personnalisé — contactez RUICOM Technology pour les options.
