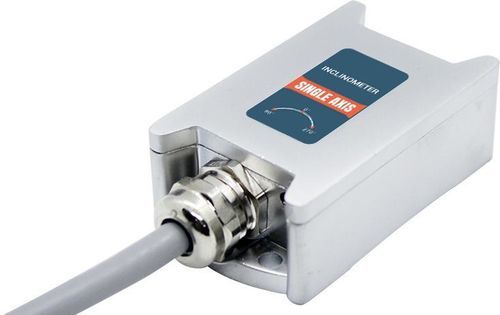

Inclinomètre mono-axe WCA360M

RS-485Modbuscapacitif

Description du produit
Le WCA360M est un inclinomètre mono-axe compact et économique, conçu pour des mesures d'inclinaison industrielles stables en service prolongé. Il utilise une unité de détection MEMS capacitive et une architecture anti-interférences pour fournir des mesures fiables sur une large plage de températures. Le dispositif mesure sans contact mécanique et se fixe directement sur l'objet mesuré, sans nécessité d'arbre rotatif.

Principales caractéristiques

• Résolution : 0,1°
• Plage : mono-axe 0–360°
• Sortie : RS485 (protocole MODBUS)
• Tension d'alimentation : DC 9–36 V
• Température de fonctionnement : -40 à +85 °C
• Haute résistance aux vibrations
• Principe de mesure sans contact (unité MEMS capacitive)
• Fonctionnement stable à long terme ; durée de vie utile jusqu'à 10 ans

Domaines d'application

• Contrôle de suivi photovoltaïque (suivi solaire)
• Surveillance de ponts
• Surveillance de voies

Paramètres

• Modèle : WCA360M
• Axe de mesure : Mono-axe
• Plage : 0–360°
• Résolution : 0,1°
• Précision de mesure : ±0,2° à 25 °C
• Dérive thermique : ±0,003 °/°C sur -40 à +85 °C
• Temps de réponse : 0,1 s (sans filtrage)
• Température de fonctionnement : -40 à +85 °C
• Interface de sortie : RS485 (protocole MODBUS)
• Charge de sortie : >500 Ω
• Durée de vie : 50 000 heures (sans défaillance)
• Résistance d'isolement : >100 MΩ
• Résistance aux vibrations : 10 grms, 10–1000 Hz
• Résistance aux chocs : 100 g @ 11 ms, trois axes (onde demi-sinus)
• Poids : ≤200 g (câble 1 m inclus)
• Installation : Fixation sur l'objet mesuré ; mesure sans contact, pas d'arbre rotatif requis

Caractéristiques techniques

• Modèle : WCA360M
• Axe : Mono-axe
• Plage : 0–360°
• Résolution : 0,1°
• Précision : ±0,2° (25 °C)
• Dérive : ±0,003 °/°C
• Temp. fonctionnement : -40 à +85 °C
• Temps de réponse : 0,1 s
• Interface : RS485 (MODBUS)
• Charge : >500 Ω
• Durée de vie : 50 000 h
• Isolement : >100 MΩ
• Vibrations : 10 grms, 10–1000 Hz
• Chocs : 100 g @ 11 ms (3 axes)
• Poids : ≤200 g (câble inclus)
