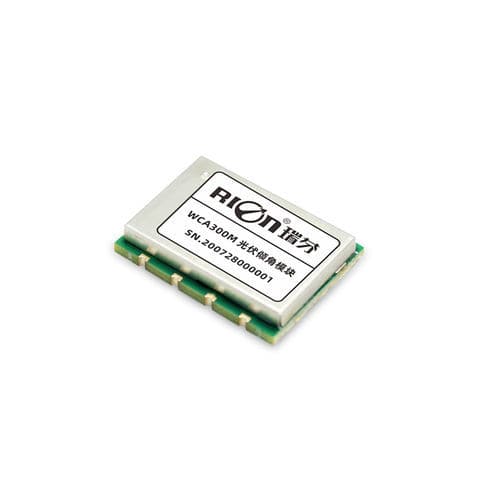

Inclinomètre mono-axe WCA300M

TTLMEMSIP67

Présentation du produit
Le RION WCA300M est un module d'inclinaison monoaxe destiné à l'intégration industrielle et à la pose par SMT. Il intègre une unité de détection micromécanique sur une plateforme anti‑parasitage pour un fonctionnement stable sur une large plage de températures. Chaque module est étalonné en usine pour réduire les erreurs de dérive zéro, d'axes croisés et de linéarité. L'emballage en bande permet la pose automatique directe par machine SMT.

Points clés

• Plage de mesure : 0–360°
• Résolution : 0,1°
• Précision : ±0,2° (à 25 °C)
• Sortie : TTL
• Tension d'alimentation : DC 3,3–7 V
• Température de fonctionnement : -40 à +85 °C
• Indice de protection : IP67
• Conditionnement : bande pour placement SMT
• Durée de vie estimée : jusqu'à 10 ans

Domaine d'application

• Contrôle de suivi PV solaire
• Surveillance de ponts
• Surveillance de voies/rails

Paramètres

• Modèle : WCA300M
• Plage de mesure (axe unique) : 0–360 °
• Résolution : 0,1 °
• Précision (25 °C) : ±0,2 °
• Dérive en température : ±0,02 °/°C (-40 à +85 °C)
• Temps de réponse (sans filtrage) : 0,1 s
• Dérive zéro : ±0,1 °
• Courant de fonctionnement statique (DC5V) : 10 mA
• Temps de mise sous tension : 1 s
• Tension d'alimentation : DC 3,3–7 V
• Interface de sortie : TTL
• Charge de sortie : ≥100 MΩ
• Choc : 100 g @ 11 ms, 3 directions axiales (demi-sinusoïde)
• Anti‑vibration : 10 grms, 10–1000 Hz
• MTBF : ≥50000 heures
• Indice de protection : IP67
• Poids : 30 g

Dimensions
Dimensions boîtier : L24.5×W19×H4 mm

Remarques
Conditionnement en bande pour placement automatique SMT. Chaque module calibré pour réduire la dérive zéro, les erreurs croisées et de linéarité. Durée de vie estimée jusqu'à 10 ans.

Caractéristiques techniques

• Type : module d'inclinaison monoaxe / inclinomètre
• Format de sortie : TTL
• Plage et conformité environnementale : -40 à +85 °C, tests EN61000 / GBT17626
• Emballage : bande pour placement SMT direct
• Applications typiques : suivi PV, surveillance structurelle et ferroviaire
