Machine de sérigraphie automatique F400

de pâte à braserCMS

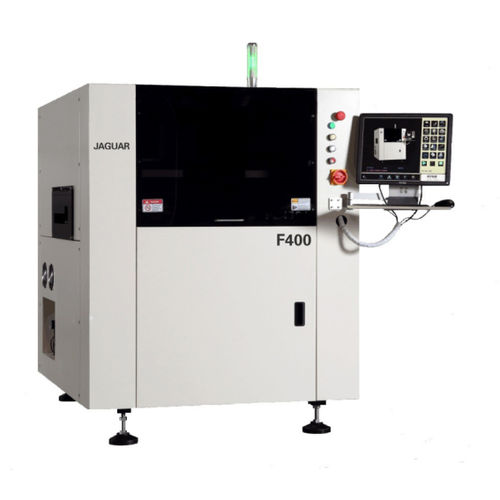

Pâte à souder SMT Imprimante à pochoir Nom : F400 Imprimante automatique de pâte à souder Modèle : Jaguar F400 Brève : Imprimante de haute précision conçue pour la sérigraphie de haute précision SMT ou l'impression au pochoir dans l'assemblage de PCB. Spécifications : Paramètres du PCB PCB Taille maximale des PCB (X x Y) 450mm x 320mm Taille minimale du PCB (X x Y) 50mm x 50mm Épaisseur des PCB 0.4mm~6mm Déformation des PCB Max. PCB Diagonale 1% Poids maximal des PCB 6Kg Dégagement du bord de la plaque Jusqu'à 3 mm Dégagement maximal au fond 16mm Vitesse de transmission 1500mm/seconde (Max) En dehors de la hauteur de transmission au sol 900±40mm Direction de l'orbite de transfert Gauche-Droite, Droite-Gauche, Gauche-Gauche, Droite-Droite Mode de transmission Une étape Sens de serrage du PCB Les institutions de la plaque supérieure du parallélogramme aplatissent la pression latérale élastique réglable par logiciel, le fond du vide partiel multipoint global ou le vide d'aspiration Méthode de soutien au conseil d'administration Broches magnétiques/blocs de contour/pièces spéciales Paramètres d'impression Tête d'impression Deux moteurs à connexion directe unique Taille du cadre de travail du formulaire 370mm x 470mm~737 mm x 737 mm Zone d'impression maximale (XxY) 450mm x 320mm Type de raclette Lame de racle en acier/caoutchouc (Angle:45/55/60 ou selon l'effet réel pour régler l'angle) Longueur de la raclette 220mm~500mm Hauteur de la raclette 65±1mm Epaisseur de la raclette 0.25mm Carbone de type diamant Mode d'impression Impression simple ou double à la racle Longueur de dénudage 0.02 mm - 12 mm Vitesse d'impression 6 mm/sec - 200 mm/sec Pression d'impression 0.5kg - 10Kg Impression de l'AVC ±200 mm(à partir du centre) Paramètres de l'image Imaging Horizon (FOV) 6.4mm x 4,8mm Fourchette d'ajustement X,Y:±7.0mm,θ:±2.0°. Type de référence Formes standard (voir SMEMA SPEC) PAD et ouverture
