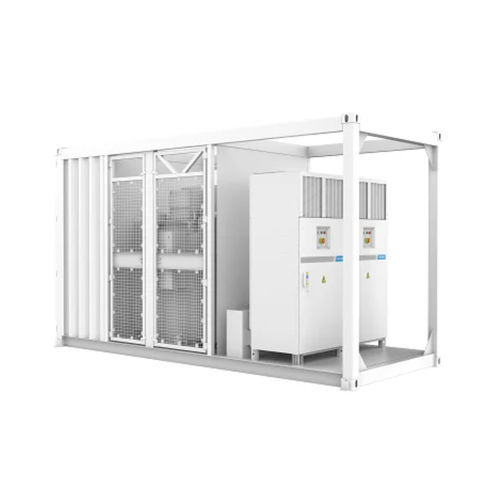

Système de stockage d'énergie compact IPS900

de type armoire

Le système intégré de stockage d'énergie et de mise sous tension de la série IPS900 regroupe le PCS de la série IES900, l'armoire de commutation HT, le compartiment BT et un transformateur élévateur. Avec un niveau de tension de 33 kV (6 kV ou 10 kV), il se connecte directement au réseau haute tension, ce qui simplifie la conception complexe du système haute tension, le câblage de distribution du courant alternatif sur site et le temps de mise en service du système, raccourcissant ainsi considérablement le cycle de construction de la centrale électrique. Présentation générale Intelligent et efficace • Topologie à trois niveaux pour le PCS ; rendement de conversion maximal de 99 % • Réponse rapide en puissance, permettant une commutation charge/décharge de ±100 % en moins de 30 ms • Communication haut débit pour le fonctionnement en parallèle des PCS, réduisant efficacement le courant de circulation Flexible et compatible • Système rationalisé prenant en charge différentes sections de câbles • Prise en charge de plusieurs modes de charge/décharge : tension constante, courant constant et puissance constante • Prise en charge des protocoles Modbus-RTU, Modbus-TCP, CAN 2.0B, IEC 61850 GOOSE et IEC 61850 MMS Sûr et fiable • Indice de protection IP54 pour l’ensemble de l’appareil et IP65 pour le PCS • Enregistrement des défauts pour une localisation rapide des pannes • Fonctionnement fiable dans une large plage de températures allant de –40 °C à +60 °C Économique • Intégré dans un conteneur standard de 20 pieds, ce qui permet un transport efficace • Faibles pertes grâce au refroidissement air-eau du PCS
