Compresseur hybride

d'airélectriquestationnaire

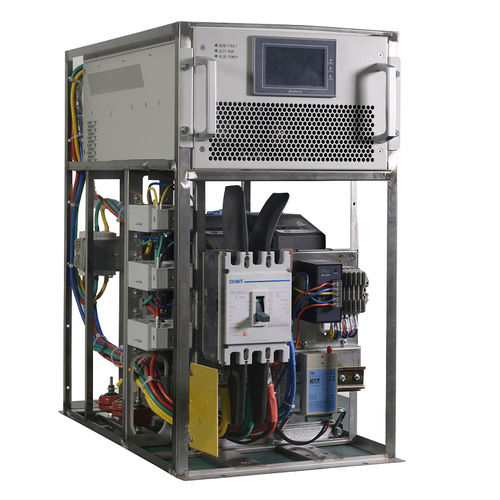

Le compensateur hybride de var (HVC) est une solution rentable, modulaire et très performante qui atténue les problèmes de qualité de l'énergie tels que le faible facteur de puissance, les harmoniques et les déséquilibres, afin d'assurer la qualité et la fiabilité de l'énergie du réseau. 1. Vue d'ensemble du compensateur hybride à var Le compensateur hybride à var (HVC) combine les avantages techniques de l'AHF et du SVG avec la rentabilité d'un contacteur traditionnel ou d'un commutateur à thyristor désaccordant la batterie de condensateurs de filtrage pour former un compensateur en temps réel progressif économique. Les compensateurs hybrides à var (HVC) offrent différentes fonctions : Élimination des harmoniques de courant et de tension Correction du facteur de puissance (retard ou avance) Équilibrage de la charge dans le système triphasé 2. Compensateur var hybride Principe de fonctionnement Le HVC utilise les étapes de la batterie de condensateurs pour répondre aux exigences maximales de puissance réactive capacitive du système électrique, et le AHF et le SVG dans le HVC se chargent de la compensation continue supplémentaire (capacitive ou inductive) requise. Les batteries de condensateurs dans le CVC sont directement contrôlées par le FAG et le GSV par l'intermédiaire de signaux RS485 ou DO, RS485 étant utilisé pour les condensateurs intelligents et les signaux DO étant utilisés pour les condensateurs ordinaires. 5. Caractéristiques du compensateur hybride à var Compensation précise Réponse rapide : temps de réponse global <7,8 ms Flexibilité et modularité Excellent rapport coût-efficacité Sûr et fiable Intégration de la compensation de la puissance réactive, de l'équilibre triphasé, de l'élimination des courants et tensions harmoniques 6. Applications du compensateur var hybride
