Filtre électronique passe-bande

passifd'harmoniquetriphasé

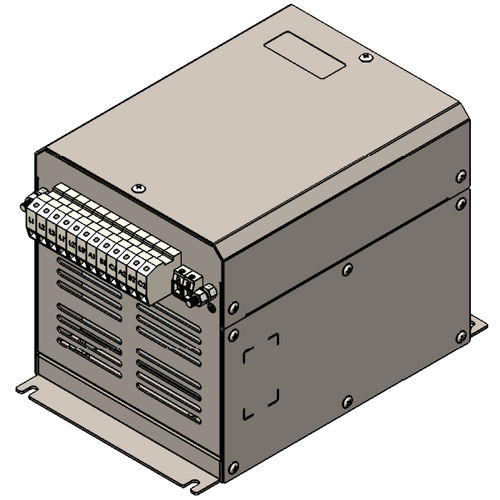

Le filtre harmonique passif DAQI® est spécialement conçu pour atténuer les courants harmoniques créés par des charges non linéaires. Il est actuellement disponible de 1,5 à 250 kW et améliore la qualité de l'énergie en réduisant simultanément les harmoniques et en améliorant le facteur de puissance réel. La conception avancée du DAQI ® PHF offre des performances supérieures à celles d'un filtre harmonique traditionnel en réduisant la distorsion du courant harmonique de 80% (typiquement à 5% ou moins à pleine charge), corrige le facteur de puissance réel à plus de 95%, et répond aux exigences IEEE 519 en matière d'harmoniques lorsqu'il est utilisé dans les paramètres conçus. Le DAQI ® PHF se compose de réacteurs et de condensateurs dans un arrangement LCL conçu pour réduire une large gamme d'harmoniques associées aux entraînements à fréquence variable et autres redresseurs triphasés. Conception compatible avec les variateurs Danfoss de la série VLT®. IEEE 519 IEC61000-3-2(jusqu'à 16 A) IEC61000-3-12 (entre 16 et 75 A) IEC61000-3-4 (plus de 75 A) Thdi : THDi98,5% (100% de charge) ;
