Système de conditionnement d'échantillon de gaz SU4

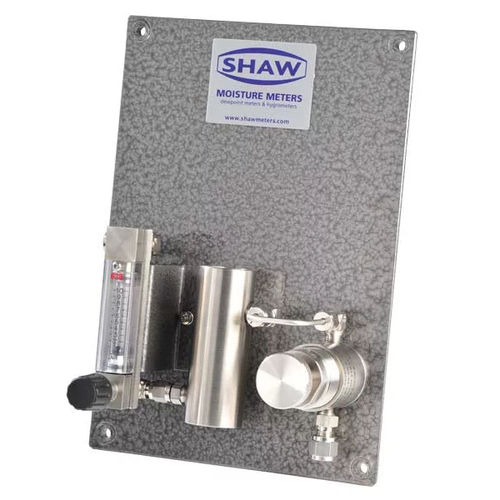

L'unité de traitement témoin de Shaw Moisture Meters Model SU4 est conçue pour réduire le dessiccateur/chaîne de fabrication pression de donner une pression et un écoulement appropriés à la mesure. Le système est conçu pour le gaz ou l'échantillonnage d'air comprimé général et permet au capteur de fonctionner à la pression atmosphérique. Il combine un contrôle de réduction de pression, le support de capteur et un compteur de débit pour jusqu'à 10 litres par minute (1 – 2 litres sont habituels pour l'usage continu). Le SU4 convient au support de mur, comportant un régulateur de pression, indicateur d'écoulement et le support de capteur a monté sur une plaque arrière émaux par fourneau. Il conditionne l'écoulement du gaz témoin aux 2 – 10 litres exigés par minute à la pression atmosphérique proche pour à échantillonnage précis et cohérent. Les connexions pneumatiques avec un choix de ⅛ », de ¼ » ou de garnitures de compression de 6 millimètres sont disponibles, s'il y a lieu, pour l'admission et le débouché.
