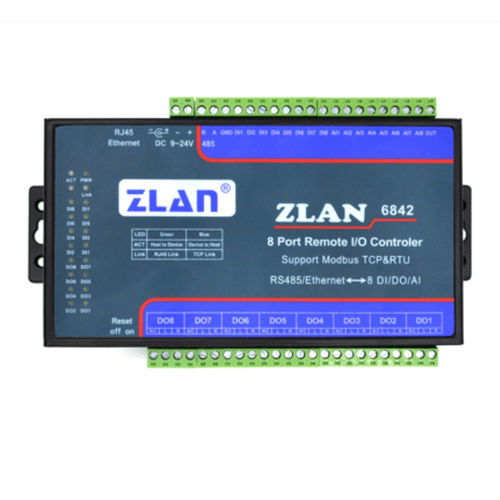

Module E/S analogique ZLAN6842

numériqueEthernetModbus RTU

ZLAN6842 est un contrôleur d'E/S à distance à 8 canaux lancé par Shanghai ZLAN après le ZLAN6042. Les canaux contrôlés de 4 canaux de 6042 s'étendent à 8 canaux, y compris 8 canaux d'entrée numérique (DI), de sortie numérique (DO), d'entrée de quantité analogique (AI). L'entrée numérique supporte le contact sec et le contact humide avec opto-isolateur ; la sortie numérique est un relais avec une capacité de contrôle de 5A 250VAC ou 5A 30VDC ; les 4 premiers canaux d'entrée analogique supportent l'entrée de quantité de tension 0~5V, les 4 derniers canaux supportent l'entrée de courant 4~20mA, la précision est de 10 bits. Le ZLAN6842 supporte 2 méthodes de communication : Ethernet et RS485. ZLAN6842 : il s'agit d'un contrôleur d'E/S utilisant Ethernet pour le contrôle, le protocole de communication habituellement utilisé est le protocole Modbus TCP, dans ce cas le module convertit le protocole Modbus TCP en RTU, DI/DO/AI correspondent à des registres différents. Si vous souhaitez contrôler par le biais du protocole Modbus RTU, réglez le protocole de conversion du module sur "Non", en utilisant TCP pour envoyer le protocole Modbus RTU, vous pouvez effectuer le contrôle. Le produit peut, de manière pratique et fiable, via Ethernet, collecter la valeur du commutateur, contrôler le relais, collecter le capteur. Caractéristiques 1) Entrée de quantité numérique à 8 canaux : Prend en charge la valeur de commutation passive (contact sec) et le niveau actif (contact humide). 2) 8 canaux de sortie numérique： Le type de sortie est une sortie relais (5A@AC250V/DC30V). 3) 8 canaux d'entrée analogique : par défaut, les 4 premiers canaux sont des entrées de tension 0~5V, les 4 canaux suivants sont des entrées 4~20mA. En cas de besoin de personnalisation, il est possible de modifier n'importe quel canal pour qu'il corresponde aux 4 types ci-dessous : (1) Entrée de signal de courant : 4~20mA (2) Entrée de signal de tension : 0~5V (3) Entrée du signal de tension : 0~10V
