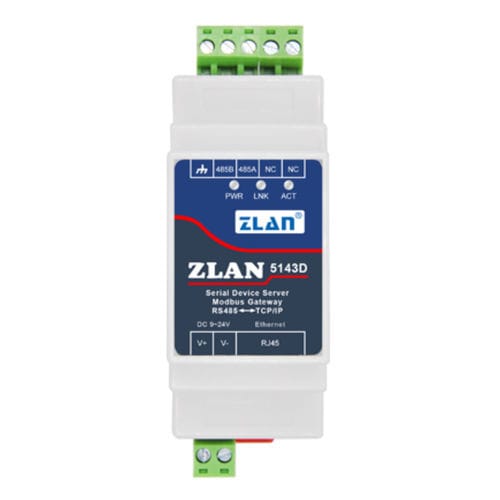

Serveur de périphérique série ZLAN5143D

RJ45Modbusindustriel

Le ZLAN5143D est une sorte de collecteur de données de dispositifs RS485 / passerelle IOT spécialement conçu pour l'environnement industriel, qui intègre un serveur de port série, une passerelle Modbus, une passerelle MQTT, RS485 vers JSON et d'autres fonctions. Il dispose d'une interface RS485 et d'une interface RJ45. Il utilise un mode d'installation de type guide, le volume est compact et l'installation est pratique. L'accès à l'alimentation électrique est de type terminal, avec une entrée de tension large de 9~24V. Comme il n'y a qu'une interface RS485, l'interface RS232, qui n'est pas couramment utilisée sur les instruments industriels, est supprimée, ce qui permet de réduire les coûts et le volume et d'obtenir un meilleur rapport coût/performance par rapport aux produits ordinaires. Lorsqu'il est utilisé comme serveur de port série normal, le port réseau du 5143D est connecté à l'Ethernet RJ45. Le logiciel de l'ordinateur hôte peut utiliser le mode de transmission TCP/UDP ou le mode de port série virtuel pour envoyer des données à l'interface RS485 du 5143D. Les données reçues sur l'interface RS485 sont également transférées au logiciel ou aux ports série virtuels sur le TCPend. En mode port série virtuel, le logiciel de port série connecté au port série virtuel peut être utilisé sans aucune configuration. Lorsqu'il est utilisé comme passerelle Modbus, le 5143D prend en charge le protocole Modbus TCP vers Modbus RTU, de manière à réaliser l'acquisition de données d'un dispositif RS485 Modbus RTU par un ordinateur supérieur utilisant le protocole Modbus TCP. Par contre, il peut être utilisé si le terminal RS485 est la station maître. le 5143D supporte des fonctions de passerelle Modbus plus avancées, y compris la passerelle Modus configurable ZLMB, la passerelle Modbus de stockage, etc., ce qui répond parfaitement à tous les types de configuration et d'utilisation de la passerelle Modbus.
