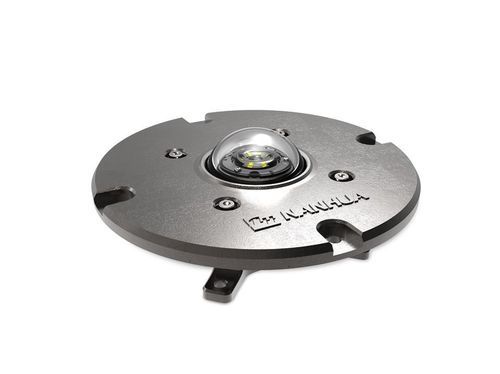

Balise d'obstruction pour héliport LP3

à LEDantidéflagrantpour zones dangereuses

Présentation
Le feu périmétrique d'hélideck LP3 est conçu pour le balisage des périmètres d'hélidecks offshore et embarqués, sur plateformes mobiles et fixes. Certifié pour atmosphères explosives (Zone 1 et Zone 2), groupes de gaz IIA / IIB / IIC et classes de température T1–T6.

Caractéristiques principales

• Boîtier en acier inoxydable 316 offrant résistance à la corrosion et aux vibrations en milieu marin.
• Conception photométrique professionnelle avec lentille en PC résistante aux températures élevées/basses pour des performances durables.
• Couverture en verre trempé ; fonctionnement jusqu'à -50°C ; résistance aux chocs de 4 J ; résistant aux chocs thermiques et qualifié pour 5 MPa de pression statique.
• Source LED avec gestion thermique maintenant la température de la puce LED en dessous de 85°C en fonctionnement.
• Fonction de gradation : variation continue via PWM ou RS485 (0–100%) pour réduire l'éblouissement lors de l'approche du pilote.
• Conformité à la compatibilité électromagnétique (CEM).

Description du produit et application
Destiné à l'éclairage périmétrique des hélidecks offshore sur plateformes mobiles et fixes, y compris plateformes pétrolières, unités flottantes et hélidecks de navires. Adapté aux zones offshore dangereuses nécessitant une certification antidéflagrante et une forte résistance environnementale.

Optique

• Source lumineuse : LED
• Intensité : 30 cd – 60 cd
• Couleurs : Vert / Jaune / Bleu / Rouge / Blanc
• Mode de fonctionnement : allumage permanent
• Faisceau horizontal : 360°
• Angle du faisceau vertical : 90°

Electricité

• Tension nominale : DC 24 V ou AC 100 V – 240 V
• Puissance nominale : ≤ 5 W
• Protection contre les surtensions foudre : GD22-2015 L-L 0.5 kV ; L-G 1 kV
• Décharge électrostatique : GD22-2015 décharge dans l'air 8 kV
• Norme CEM : GD22-2015

Mécanique et environnement

• Température de fonctionnement : Ta -50°C à +60°C
• Humidité : 10% à 95% HR
• Résistance à la corrosion : C5
• Gaines de câble : 2 × M20 × 1.5 (utiliser presse-étoupe EX approprié)
• Borne de câblage : convient pour câble Ø9 – Ø14 mm² ; conducteur ≤ 2.5 mm²
• Indice de protection : IP67
• Poids : 4.3 kg
• Matériau du boîtier : acier inoxydable 316
• Couverture lumineuse : verre trempé

Applications & installations typiques
Éclairage périmétrique d'hélidecks sur plateformes oil & gas, hélidecks flottants, navires et autres zones offshore dangereuses requérant une certification antidéflagrante et une forte résistance environnementale.

Caractéristiques / spécifications techniques

• Nom du produit : Helideck Perimeter Light
• Modèle : LP3
• Source lumineuse : LED
• Intensité : 30 cd – 60 cd
• Couleurs disponibles : Vert, Jaune, Bleu, Rouge, Blanc
• Patron de faisceau : 360° horizontal, 90° vertical
• Mode d'opération : Allumage permanent
• Tension : DC24V ou AC100V–240V
• Puissance : ≤ 5 W
• CEM / surtension / ESD : conformité GD22-2015
• Température de fonctionnement : -50°C à +60°C
• Humidité : 10%–95% HR
• Classe de corrosion : C5
• Indice de protection : IP67
• Poids : 4.3 kg
• Boîtier : acier inoxydable 316
• Couverture : verre trempé
• Presse-étoupes : 2 × M20 × 1.5
