Débitmètre à disque oscillant MFE600H

volumiquepour eaupour eaux chaudes

Aperçu du produit

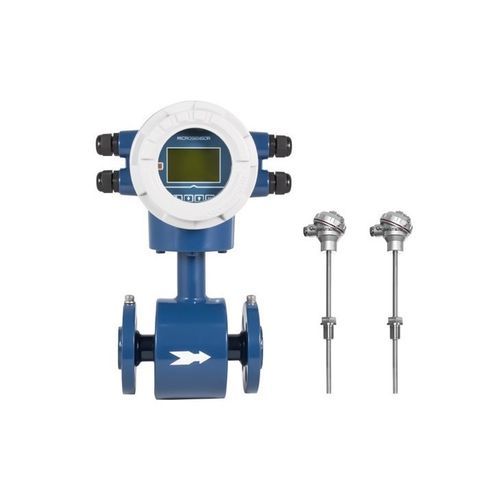

La série MFE600H de Micro Sensor est un débitmètre électromagnétique d'énergie capable de mesurer les quantités de chaleur et de froid. Le compteur d'énergie est fourni de série avec 2 sondes Pt1000, ce qui évite l'utilisation d'un totaliseur externe. L'appareil est simple à installer et permet de réduire les coûts d'installation. Le convertisseur utilise un microcontrôleur basse consommation et des composants SMD/SMT pour des performances fiables, une grande précision, une faible consommation et un zéro stable. L'affichage est intuitif et l'instrument facile à utiliser et à entretenir.

Avantages

• Structure multi-électrode garantissant une grande précision ; électrode de mise à la terre intégrée sur de nombreuses tailles, supprimant la bague de terre et réduisant les coûts.
• EEPROM conserve les paramètres et les valeurs cumulées en cas de coupure de courant.
• Absence d'inertie mécanique — réponse rapide ; mesure des flux pulsés instantanés avec bonne linéarité.
• Excitation par onde rectangulaire basse fréquence pour une meilleure stabilité du flux et des performances à faible débit, avec faible consommation.
• Disponible en version séparée (convertisseur distant) et version intégrée (compacte).
• Large couverture de diamètres : DN6 ~ DN1600 (selon type de raccord).

Tableau technique
Diamètre | Type | Plage / Remarque
Type bride | DN6~DN1600, ≥DN20 avec électrode de mise à la terre intégrée
Type wafer | DN25~DN200
Type fileté | DN10~DN50
Type clamp | DN15~DN150
Orifice de pression | | ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5
Précision de mesure | | ±0,2% (DN10~DN350) ; ±0,5% (DN6~DN1600)
Signal de sortie | | 4mA~20mA DC / HART, fréquence, sortie impulsion, RS485
Connexion électrique | | ISO M20×1.5
Protection IP | | IP65 ; IP67 ; IP68
Consommation | | ≤5W
Température de fonctionnement | | -20℃ ~ 60℃
Température de stockage | | -40℃ ~ 60℃
Humidité relative | | 5% ~ 90%

Applications

• Mesure du chauffage central
• Systèmes de chauffage
• Mesure de chaleur pour la climatisation dans les résidences
• Bâtiments de bureaux, entreprises et institutions

Téléchargements

• Fiche technique
• Certificat CNEX
• Certificat PCEC
• Certificat CE
• Certificat EAC
• Certificat ATEX

Caractéristiques / spécifications techniques

• Type de produit : Débitmètre électromagnétique d'énergie (série MFE600H).
• Fonctions : Mesure des quantités de froid et de chaleur ; livré avec 2 capteurs Pt1000 en standard ; pas de totaliseur externe requis.
• Traitement du signal : Convertisseur à microcontrôleur basse consommation avec composants SMD/SMT pour des mesures stables et précises.
• Sauvegarde des paramètres : EEPROM protégeant les réglages et valeurs cumulées en cas de coupure.
• Électrodes : Structure multi-électrode ; électrode de mise à la terre intégrée sur de nombreuses tailles.
• Réponse : Pas d'inertie mécanique ; réponse sensible ; adapté aux flux instantanés et pulsés avec bonne linéarité.
• Excitation : Onde rectangulaire basse fréquence pour stabilité et bonnes caractéristiques à faible débit.
• Structure : Version séparée (convertisseur distant) et version intégrée (compacte).
• Options de raccord/diamètre : Bride DN6~DN1600 (≥DN20 avec électrode de mise à la terre intégrée) ; wafer DN25~DN200 ; fileté DN10~DN50 ; clamp DN15~DN150.
• Normes orifice pression : ANSI 1/2 NPT, JIS G1/2, ISO M20×1.5.
• Précision : ±0,2% (DN10~DN350) ; ±0,5% (DN6~DN1600).
• Sorties : 4mA~20mA DC / HART, fréquence, impulsions, RS485.
• Connexion électrique : ISO M20×1.5.
• Indice de protection : IP65, IP67, IP68.
• Consommation : ≤5W.
• Température de fonctionnement : -20℃ ~ 60℃ ; stockage : -40℃ ~ 60℃.
• Humidité relative : 5% ~ 90%.
