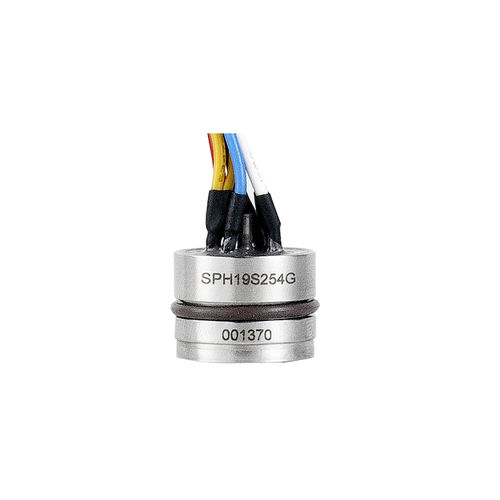

Capteur de pression absolue SPH19S
piézorésistifanalogiqueen acier inoxydable

capteur de pression absolue
capteur de pression absolue
Ajouter à mes favoris
Ajouter au comparateur


Caractéristiques

Type de pression
absolue
Technologie
piézorésistif
Sortie
analogique
Matériau
en acier inoxydable
Plage de pression

Min: 0 Pa
(0 psi)

Max: 10 000 000 Pa
(1 450,38 psi)

Température de process

Min: -40 °C
(-40 °F)

Max: 125 °C
(257 °F)

Description

Le SPH19S est un capteur de pression piézorésistif avec une construction isolée et une compensation précise. Il utilise une matrice de capteur monosilicium très stable. Le boîtier est en acier inoxydable 316L avec un diamètre de Ф19mm. La compensation de température plus large et la correction du zéro sont calibrées par des techniques d'ajustement au laser. La pression mesurée la pression mesurée est transmise à la matrice de silicium par le biais d'un diaphragme 316L et d'une huile de silicium scellée à l'intérieur, pour transformer la pression en signal électrique.La matrice du capteur n'entre pas directement en contact avec le milieu de mesure, ce qui forme une structure isolée, adaptée à divers milieux liquides. Avantage - Matrice de capteur monosilicium à haute stabilité. - Excitation par tension. - Structure isolée, adaptée à divers fluides. - Tout est en acier inoxydable 316L. - Membrane en Hastelloy C, Tantale en option. Caractéristiques - Plage de mesure : 0~40 kPa...60MPa - Alimentation électrique : 5-12VDC - Connexion électrique : broche Kovar φ0,5mm ou fil flexible - Résistance du pont : 6kΩ - Temps de réponse(10%-90% ) : < 1ms - Résistance d'isolation : 500MΩ/500VDC Application industrielle - Contrôle des processus industriels - Mesure de la pression des gaz, des liquides - Inspection de l'aviation et de la navigation - Équipement de réfrigération et climatiseur

---
